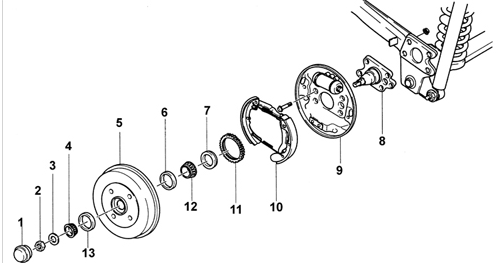

Задняя ось 1 – колпачок;
2 – гайка;
3 – шайба;
4 – внешний подшипник;
5 – тормозной барабан;
6 – наружное кольцо внутреннего подшипника;
7 – уплотнительное кольцо;
8 – ось;
9 – тормозной щит;
10 – тормозные колодки;
11 – ротор датчика ABS;
12 – внутренний подшипник;
13 – наружное кольцо внешнего подшипника.

Задние колеса и тормозные барабаны установлены на конические роликовые подшипники. Внутренние кольца подшипников установлены на ось, которая закреплена на балке задней подвески.

Наружные кольца подшипников установлены во втулке, которая является неотъемлемой частью тормозного барабана.

Тормозной барабан/ втулка с подшипниками крепятся к оси гайками.

Гайки и шайбы используются для того, чтобы удерживать подшипники и втулку на оси, а также для регулировки предварительного натяга подшипников.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите заднюю часть автомобиля и закрепите на опорах.

2. Снимите колесо.

3. Снимите пылезащитный колпачок.

4. Маленьким зубилом отогните буртик и отверните гайку.

Предупреждение Соблюдайте осторожность, чтобы не повредить паз и резьбу на конце оси.

5. Снимите с оси тормозной барабан, шайбу и подшипники как узел в сборе. Если трудно снять тормозной барабан, отведите тормозные колодки.

6. Снимите задние тормозные колодки в сборе.

7. Специальным приспособлением ОК670 990 АА0 снимите ротор датчика ABS.

8. Снимите масляное уплотнительное кольцо подшипника и выбросьте его.

9. Снимите внутренний подшипник из втулки подшипника.

Предупреждение Если подшипники будут устанавливаться повторно, отметьте их положение для установки в первоначальные положения.

10. Специальным приспособлением ОК68А 176 002 снимите наружные кольца внутреннего и внешнего подшипников.

11. Снимите датчик ABS.

12. Выверните гайки крепления оси к задней балке.

13. Снимите тормозной щит, затем закрепите его проволокой на задней подвеске и снимите ось.

14. Выпрессуйте ребристые болты из опоры оси.

Предупреждение Не выпрессовывайте ребристые болты из опоры оси без необходимости.

Не устанавливайте повторно ранее выпрессованные ребристые болты.
