(1) Фары (дальний свет/ближний свет)
(2) Габаритный фонарь
(3) Передний указатель поворота
(4) Противотуманная фара (при наличии)

Лампы фары

1. Откройте капот.
2. Снимите крышку ламп фары вращением против часовой стрелки.
3. Отсоедините разъем от патрона лампы фары.
4. Отстегните проволочный фиксатор лампы фары, нажав его конец и толкнув вперед.
5. Извлеките лампу из узла фары.
6. Установите новую лампу фары и пристегните ее проволочным фиксатором, вложив его в канавку на цоколе лампы.
7. Подсоедините разъем от патрона лампы фары.
8. Установите крышку лампы фары вращением по часовой стрелке.

К СВЕДЕНИЮ

Если после установки фары требуется ее регулировка, обратитесь за консультацией к авторизованному дилеру Hyundai.

Габаритный фонарь

1. Откройте капот.
2.Снимите крышку ламп фары, вращая ее против часовой стрелки.
3.Извлеките патрон, потянув его наружу.
4.Извлеките лампу, потянув ее из патрона.
5.Вставьте новую лампу в патрон.
6.Установите патрон на место.
7.Установите на место крышку ламп фары, вращая ее по часовой стрелке.

ОСТОРОЖНО

- Галогенные лампы

• В галогенных лампах содержится газ под давлением, который может вызвать разлет осколков стекла при повреждении лампы.
• Всегда проявляйте особую осторожность при обращении с такими лампами, не допускайте появления царапин и других механических повреждений. не допускайте попадания жидкостей на включенные лампы.

не следует касаться стеклянных частей ламп голыми руками. остатки масла могут привести к перегреву и разрыву колбы лампы. Включать лампу можно только после установки в фару.
• При повреждении или разрушении лампы при первой возможности замените ее на новую. осторожно утилизируйте поврежденную лампу.
• При замене ламп надевайте защитные очки. Перед выполнением работ подождите, пока лампа остынет.

Лампа указателя поворота

1. Остановите двигатель и откройте капот.
2. Извлеките патрон из фары, повернув его против часовой стрелки так, чтобы фиксаторы патрона совместились с выемками фары.
3. Извлеките лампу из патрона: для этого нажмите на нее и поверните против часовой стрелки так, чтобы ее фиксаторы совместились с выемками патрона. Вытяните лампу из патрона.
4. Вставьте новую лампу в патрон и поверните ее до фиксации.
5. Установите патрон в фару, совместив его фиксаторы с выемками фары. Нажмите на патрон и поверните его по часовой стрелке.

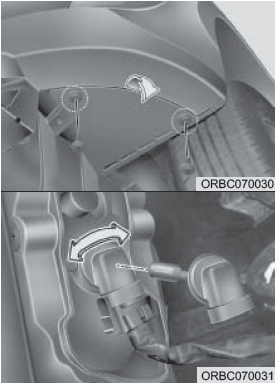

Замена лампы противотуманной фары (при наличии)

1. Снимите нижнюю крышку переднего бампера.
2. Дотянитесь рукой до задней стенки переднего бампера.
3. Отсоедините от патрона провода питания.
4. Извлеките патрон лампы из корпуса, повернув его против часовой стрелки таким образом, чтобы язычки патрона совместились с пазами в корпусе.
5. Установите новый патрон лампы в корпус, совместив язычки патрона с пазами в корпусе. Толкните патрон в корпус и поверните по часовой стрелке.
6. Присоедините к патрону провода питания.
7. Установите на место нижнюю крышку переднего бампера.
