Hyundai Accent: Замена тормозных колодок на задних барабанных тормозах

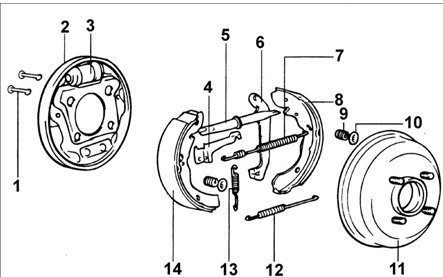

Тормозные колодки на задних барабанных тормозах
1 – стойка поддержки тормозных колодок;
2 – тормозной щит;
3 – рабочий тормозной цилиндр;
4 – щеколда рычага;
5 – разжимная планка;
6 – рычаг стояночного тормоза;
7 – верхняя возвратная пружина;
8 – задняя тормозная колодка;
9 – пружина;
10 – зажим;
11 – тормозной барабан;
12 – нижняя возвратная пружина;
13 – пружина регулятора;
14 – передняя тормозная колодка.
Главный тормозной цилиндр
Главный тормозной цилиндр
1 – регулятор давления;
2 – главный тормозной цилиндр;
3 – пробка;
4 – компенсационный бачок;
5 – стопорное кольцо;
6 – первичный поршень;
7 – вторичный поршень;
8 ...
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите колесо и тормозной барабан.
2. Снимите зажим поддержки тормозной колодки, пружину автоматического регулятора
и рычаг регулятора.
3. Прижмите колодки и снимите регу ...
