Daewoo Sens: Картеры коробки передач, сцепления и задняя крышка - Трансмиссия - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Картеры коробки передач, сцепления и задняя крышка

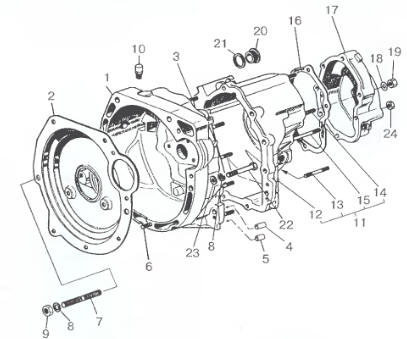

Рис. 4.2.30. Картер сцепления и коробки передач: 1 - картер сцепления; 2
Рис. 4.2.30. Картер сцепления и коробки передач: 1 - картер сцепления; 2 - кожух защитный; 3, 6, 7, 13, 14, 15 - шпильки; 4, 5 - штифт; 8, 18, 23 - шайбы; 9, 19, 24 - гайки; 10 - сапун; 11 картер коробки передач в сборе; 12 - картер коробки передач; 16 прокладка; 17 - крышка задняя; 20 — пробка; 21 — прокладка; 22 - болт.

Картеры и задняя крышка не должны иметь трещин, а поверхности расточек для подшипников - износа или повреждений.

Поверхности сопряжений картеров сцепления, коробки передач и задней крышки не должны иметь повреждений.

Незначительные повреждения устранить притиркой поверхности на притирочной плите или на торце мелкого шлифовального камня диаметром 600...800 мм. При значительных повреждениях детали заменить.

Проверить чистоту отверстия подачи масла к ведомому валу в картере сцепления.

    Сборка коробки передач
    Сборку коробки передач произ- водить в обратной последовательно- сти. При сборке соблюдать моменты затяжки резьбовых соединений (см. «Приложение»). • Смазатьлегким слоем моторно- го масла рабочие ...

    Ведущий, ведомый вал-шестерня, шестерни и ОСЬ шестерни заднего хода
    На шлицах валов не допускается повреждений и износа. Рабочие поверхности вала-шестерни, а также внутренние диаметры шестерен не должны иметь кольцевых рисок, забоин и следов бринелирования (вдавлив ...
