Рис. 9.31. Элементы комбинации приборов: 1 — рассеиватель; 2 - облицовка;

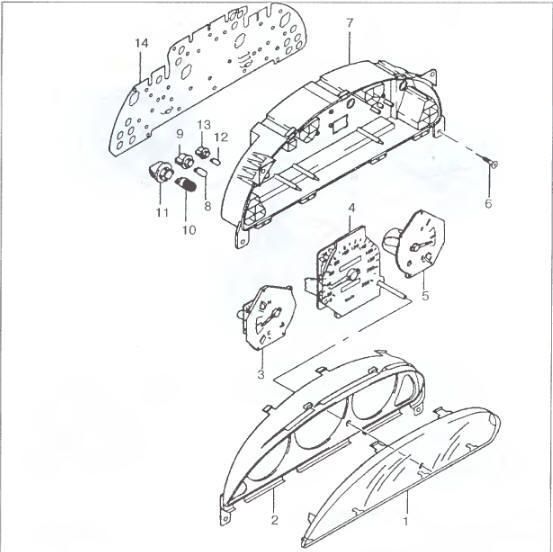

Рис. 9.31. Элементы комбинации приборов: 1 — рассеиватель; 2 - облицовка; 3 - указатель температуры охлаждающей жидкости двигателя; 4 - спидометр; 5 - указатель уровня топлива в баке; 6 - винт (4 шт.); 7 - корпус; 8, 10, 12 - лампы; 9, 11, 13 - патроны ламп; 14 - печатная плата.

Контроль работы агрегатов и систем автомобиля осуществляется с помощью контрольно-измерительных приборов и контрольных (сигнальных) ламп, объединенных в одном узле - комбинации приборов 4 (рис. 1.2), которая расположена на рабочем месте водителя в панели приборов.

В комбинации приборов установлены электрические лампы трех типоразмеров, рассчитанные все на номинальное напряжение 14 В и номинальной мощностью 1,4 Вт. Они выполняют контрольные (сигнальные) функции, а также обеспечивают подсветку (например, шкал приборов, индикаторов и др.) (рис. 9.31).

Замены или ремонт какого-либо прибора или замена электрической лампы требуют снятия комбинации приборов.

Для снятия комбинации приборов необходимо отсоединить провод АКБ от «массы», выкрутить винты (поворачивая при необходимости рулевое колесо), снять нижнюю и верхнюю облицовочные панели рулевой колонки (рис. 6.24). Затем снять декоративную панель, чтобы обеспечить доступ к креплению комбинации приборов. Выкрутить четыре винта 8 (рис. 9.31), извлечь комбинацию приборов из панели приборов и разъединить разъемы электропроводки.

Установка комбинации приборов производится в обратной снятию последовательности.

При этом следует обратить внимание на правильность соединения разъемов.
