ОБЩИЕ СВЕДЕНИЯ

Масляный насос

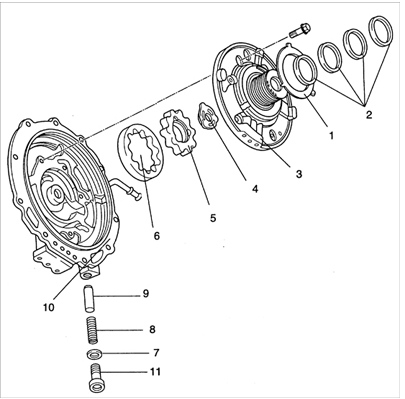

Масляный насос 1 – поверхность качения подшипника (замените при необходимости);
2 – уплотнительные кольца (замените);
3 – крышка масляного насоса;
4 – фланец масляного насоса;
5 – внутренний ротор;
6 – внешний ротор;
7 – шайба (замените);
8 – пружина;
9 – обводной клапан давления;
10 – кожух масляного насоса;
11 – пробка.

Разборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите поверхность качения подшипника.

2. Снимите четыре уплотнительные кольца.

3. В последовательности приведенной на рисунке, равномерно, за несколько

3. В последовательности приведенной на рисунке, равномерно, за несколько проходов, ослабьте и выверните болты. Снимите крышку масляного насоса из кожуха масляного насоса.

Предупреждение Не используйте перфоратор для снятия внешнего и внутреннего роторов масляного насоса.

4. Отметьте взаимное положение внешнего и внутреннего роторов и снимите их с

4. Отметьте взаимное положение внешнего и внутреннего роторов и снимите их с кожуха масляного насоса.

5. Выверните пробку и снимите шайбу, пружину и клапан давления.

Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите внешний ротор и внутренний ротор.

2. Измерьте зазор между кожухом масляного насоса и внешним и внутренним

2. Измерьте зазор между кожухом масляного насоса и внешним и внутренним роторами не менее чем в четырех местах по их окружностям.

Зазор Номинальный зазор: 0,02–0,04 мм Предельно допустимый зазор: 0,05 мм 3. Если зазор отличается от требуемого, замените масляный насос в сборе.

4. Измерьте зазор между выступом масляного насоса и внутренним ротором по крайней мере в четырех местах и вычислите среднее значение.

Внутренний диаметр Номинальный: 0,04–0,115 мм Предельно допустимый: 0,125 мм 5. Если зазор отличается от требуемого, замените масляный насос в сборе.

Проверка пружины ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте размеры пружины в свободном состоянии.

1. Проверьте размеры пружины в свободном состоянии.

Размеры пружины: Наружный диаметр: 11,8 мм Длина: 53,0 мм Число витков: 12,0 Диаметр проволоки пружины: 1,2 мм 2. Если размеры пружины отличаются от требуемых, замените масляный насос в сборе.

Проверка клапана давления ПОРЯДОК ВЫПОЛНЕНИЯ

1. Измерьте наружный диаметр клапана давления.

1. Измерьте наружный диаметр клапана давления.

Номинальный диаметр: 14,00 мм Предельно допустимый диаметр: 13,98 мм 2. Если диаметр меньше предельно допустимого, замените масляный насос в сборе.

Сборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите обводной клапан давления и пружину в кожух масляного насоса и проверьте, что клапан перемещается свободно, без заеданий.

2. Установите новую шайбу и пробку.

2. Установите новую шайбу и пробку.

Момент затяжки: 32–47 Н•м

3. Совместите метки, нанесенные перед снятием, и установите внешние и

3. Совместите метки, нанесенные перед снятием, и установите внешние и внутренние роторы.

4. Установите фланец масляного насоса.

5. Установите крышку на кожух масляного насоса.

6. Постепенно, в определенной последовательности затяните шесть болтов

6. Постепенно, в определенной последовательности затяните шесть болтов крепления крышки.

Момент затяжки: 8,1–10,9 Н•м 7. Установите вал масляного насоса и вращая роторы насоса проверьте работу насоса.

8. Установите четыре уплотнительных кольца.

8. Установите четыре уплотнительных кольца.

9. Нанесите слой технического вазелина на поверхности качения подшипника и установите ее на крышку масляного насоса.

Наружный диаметр поверхности качения подшипника: 88.0 мм
