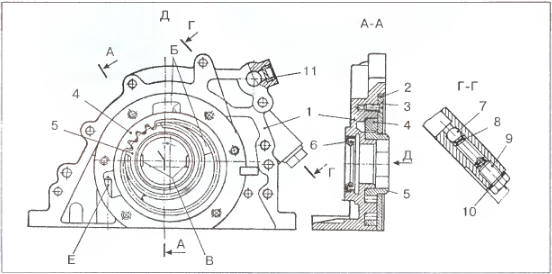

Рис. 2.32.2. Масляный насос: I - корпус; 2 - крышка; 3 - винт; 4 - ведомая
Рис. 2.32.2. Масляный насос: I - корпус; 2 - крышка; 3 - винт; 4 - ведомая шестерня; 5- ведущая шестерня; 6 - манжета; - шариковый редукционный клапан; 8 - пружина редукционного клапана; 9 — пробка редукционного клапана; 10 - прокладка пробки; II - заглушка; Б - нагнетающая полость; В - выступы на ведомой шестерне; вид Д - со снятой крышкой; Е - полость разрежения.

1. Снять силовой агрегат двигателя (п. 2.2) и ремень привода газораспределительного механизма (п. 2.7).

2. Снять ведущий шкив привода генератора и ведущий шкив коленчатого вала (п. 2.24).

3. Отвернуть болты и снять: держатель манжеты с прокладкой и масляный насос с прокладкой (рис. 2.32.3).

Рис. 2.32.3. Отворачивание болтов крепления масляного насоса и его снятие.
Рис. 2.32.3. Отворачивание болтов крепления масляного насоса и его снятие.
