Daewoo Sens: Поршневые пальцы - Двигатель МеМЗ-307 - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Поршневые пальцы

1. При сборке палец, поршень и шатун комплектуются из деталей только одной размерной группы (красный, зеленый, желтый), отличающихся друг от друга на 0,004 мм.

Запрещается устанавливать поршневой палец в новый поршень другой размерной группы. Сопряжение новых поршневых пальцев с втулками шатунов проверяется проталкиванием тщательно протертого поршневого пальца в насухо протертую втулку верхней головки шатуна с небольшим усилием. Ощутимого люфта при этом не должно быть (рис. 2.26.1).

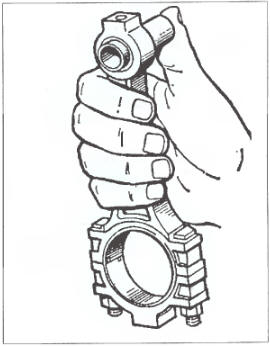

Рис. 2.26.1. Проверка подбора поршневого пальца к втулке верхней головки шатуна.
Рис. 2.26.1. Проверка подбора поршневого пальца к втулке верхней головки шатуна.

2. При замене поршневого пальца на работающем поршне подбор осуществляется по данным замера диаметра бобышек в обеспечении натяга от 0,000 до 0,008 мм. После подбора проверить палец по втулке верхней головки шатуна. Монтажный зазор в пределах 0,002-0,010 мм для новых деталей и не более 0,015 мм - для работавших деталей. Предельно допустимый зазор - 0,02 мм.
