Рис. 4.1.7. Контроль сцепления: 1 - кожух сцепления с нажимным диском; 2

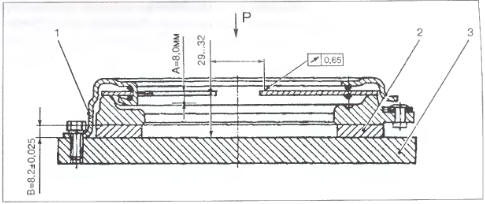

Рис. 4.1.7. Контроль сцепления: 1 - кожух сцепления с нажимным диском; 2 - кольцо толщиной В = (8,2 ± 0,025) мм; 3 - плита упорная.

А = 8 мм — ход упорного фланца для полного выключения сцепления.

Р - направление приложения усилия 1000 Н (102 кгс) на нажимную пружину на диаметре 34 мм.

• Закрепить кожух сцепления, выполнить четыре хода выключения, прикладывая нагрузку на упорный фланец нажимной пружины, при этом ход выключения должен быть не более 9 мм.

Ходу выключения 8 мм должно соответствовать перемещение нажимного диска не менее 1,4 мм.

• Расстояние от основания до рабочей поверхности нажимной пружины должно быть 29...32 мм. В процессе работы за счет износа трущихся поверхностей дисков сцепления этот размер увеличивается. Если размер достигнет 38 мм или перемещение нажимного диска будет меньше 1,4 мм, кожух сцепления в сборе с нажимным диском заменить.

• Неплоскостность поверхности трения нажимного диска допускается не более 0,08 мм.

• При обнаружении задиров, забоин, кольцевых рисок, а также коробления нажимной диск в сборе заменить.

    Нажимной диск
    Рис. 4.1.6. Нажимной диск сцепления: 1 - кожух сцепления; 2 - диск нажимной; 3 - кольца нажимной пружины; 4 - пружина нажимная; 5 - заклепка; 6 - пластина соединительная; 7 - контрольные отверст ...

    Ведомый диск
    Рис. 4.1.8. Ведомый диск сцепления: 1 — диск сцепления ведомый; 2 - накладка фрикционная сцепления; 3 - заклепка; 4 - пластина пружинная фрикционной накладки; 5 - пластина демпфера; 6 - кольцо д ...
