Daewoo Sens: Радиатор - Двигатель МеМЗ-307 - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Радиатор

1. Вывернуть с расширительного бачка пробку с блоком клапанов.

2. Вывернуть сливные пробки из радиатора и блока цилиндров и слить охлаждающую жидкость.

3. Отсоединить от радиатора шланги и провода от двигателя электровентилятора.

4. Отвернуть болт крепления радиатора с электровентилятором в верхней части рамки. Аккуратно снять радиатор с электровентилятором, выведя его нижнюю часть из гнезд рамки (рис. 2.39.1).

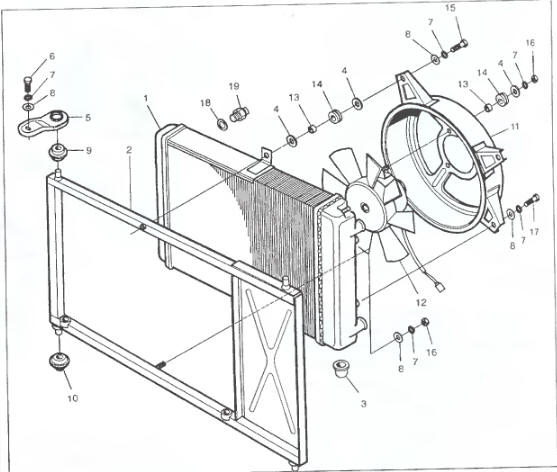

Рис. 2.39.1. Радиатор и его крепление: 1 - радиатор в сборе; 2 — рамка подвески
Рис. 2.39.1. Радиатор и его крепление: 1 - радиатор в сборе; 2 — рамка подвески радиатора в сборе; 3 — опора подвески радиатора; 4, 7, 8 - шайбы; 5 — кронштейн крепления рамки; 6, 15, 17 - болты; 9 - буфер верхней опоры рамки радиатора; 10 - буфер нижней опоры рамки радиатора; 11 - кожух электровентилятора в сборе; 12 - электродвигатель в сборе; 13 - втулка дистанционная; 14 - втулка; 16 - гайка; 18 - прокладка; 19 - термореле включения электровентилятора.

5. Установку радиатора произвести в обратной последовательности.

6. Для проверки герметичности радиатора заглушить патрубки в бачках, а к одному из них подвести воздух под давлением 0,15 МПа (1,5 кгс/см) и опустить радиатор в ванну с водой не менее чем на 30 с. При этом не должно наблюдаться пузырьков воздуха. Если радиатор негерметичный, заменить его новым.
