Hyundai Accent: Установка манометров для измерения давления - Система кондиционирования - Инструкция по эксплуатации автомобиля Hyundai AccentHyundai Accent: Установка манометров для измерения давления

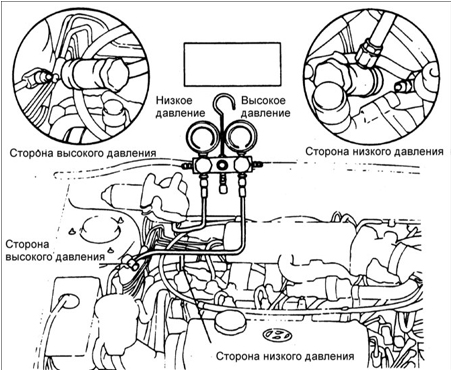

Подсоединение манометров
Подсоединение манометров

1 – сторона с высоким давлением;
2 – сторона с высоким давлением;
3 – низкое давление;
4 – высокое давление;
5 – сторона с низким давлением;
6 – сторона с низким давлением.

В системе кондиционирования воздуха с хладагентом R-134a имеются порты с "быстросъемными подсоединениями" адаптеров. Каждый адаптер представляет собой втулку с внутренней резьбой для предохранения системы от попадания загрязняющих примесей.

ПОРЯДОК ВЫПОЛНЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Закройте оба клапана на магистрали.
2. Подсоедините адаптеры манометров к соответствующим портам.
3. Вручную затяните гайки крепления шлангов адаптеров.
