Kia Rio: ABS - Датчик частоты вращения - Тормозная система - Инструкция по эксплуатации автомобиля Kia RioKia Rio: ABS - Датчик частоты вращения

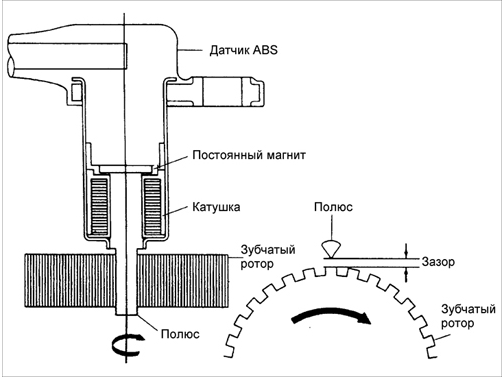

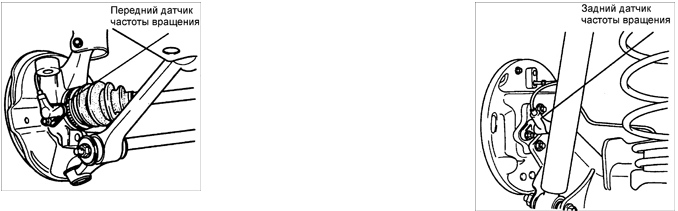

Датчик частоты вращения обнаруживает вращение колеса и состоит из постоянного магнита и катушки. Датчики передних колес получают информацию от зубчатых роторов, расположенных на приводных валах.

При прохождении зубьев ротора около датчика, изменяется магнитное поле

При прохождении зубьев ротора около датчика, изменяется магнитное поле датчика, в результате чего вырабатывается импульс напряжения.

Это напряжение пропорционально частоте вращения колеса и может быть измерено.

Контрольные лампы ABS и EBD расположены в комбинации приборов.

    Блок управления ABS
    ОБЩИЕ СВЕДЕНИЯ Расположение элементов тормозной системы с ABS на автомобиле 1 – трубка магистрали высокого давления тормозной системы; 2 – педаль тормоза; 3 – главный тормозной цилиндр; 4 – по ...

    Контрольные лампы ABS и EBD расположены в комбинации приборов.
    Контрольная лампа ABS: 1) Горит в течение 3 с после включения зажигания после чего гаснет. 2) Гаснет при пуске двигателя. 3) Если лампа горит постоянно, значит в ABS имеются нарушения. 4) Ламп ...
