Kia Rio: Блок управления ABS - Тормозная система - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Блок управления ABS

ОБЩИЕ СВЕДЕНИЯ

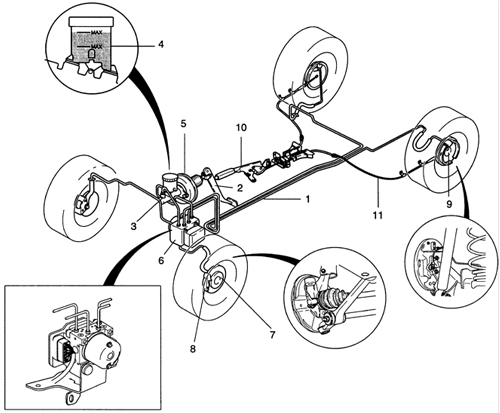

Расположение элементов тормозной системы с ABS на автомобиле
Расположение элементов тормозной системы с ABS на автомобиле 1 – трубка магистрали высокого давления тормозной системы;
2 – педаль тормоза;
3 – главный тормозной цилиндр;
4 – пополнительный бачок;
5 – вакуумный усилитель тормозов;
6 – блок гидравлического управления (HCU);
7 – передний дисковый тормозной механизм;
8 – суппорт;
9 – задний барабанный тормозной механизм;
10 – рычаг стояночного тормоза;
11 – трос стояночного тормоза.

Блок управления ABS выполняет следующие функции:       – управляет ABS;
      – вычисляет скорость автомобиля;
      – проводит самодиагностику системы: коды неисправностей с самодиагностическими и предохранительными функциями заносятся в память двумя отделенными микропроцессорами.

Блок управления ABS непрерывно проверяет блокирование каждого колеса и управляет каждым клапаном, чтобы регулировать давление тормозной жидкости, если требуется.

Блок управления ABS также проверяет, что компоненты работают должным образом

Блок управления ABS также проверяет, что компоненты работают должным образом и выключает ABS при обнаружении сбоев.

Тогда тормозная система работает как стандартная тормозная система.
