Skoda Felicia: ABS (модели с марта 1995 г.) - Схемы электрических соединений - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: ABS (модели с марта 1995 г.)

ABS (модели с марта 1995 г.)
ABS (модели с марта 1995 г.)

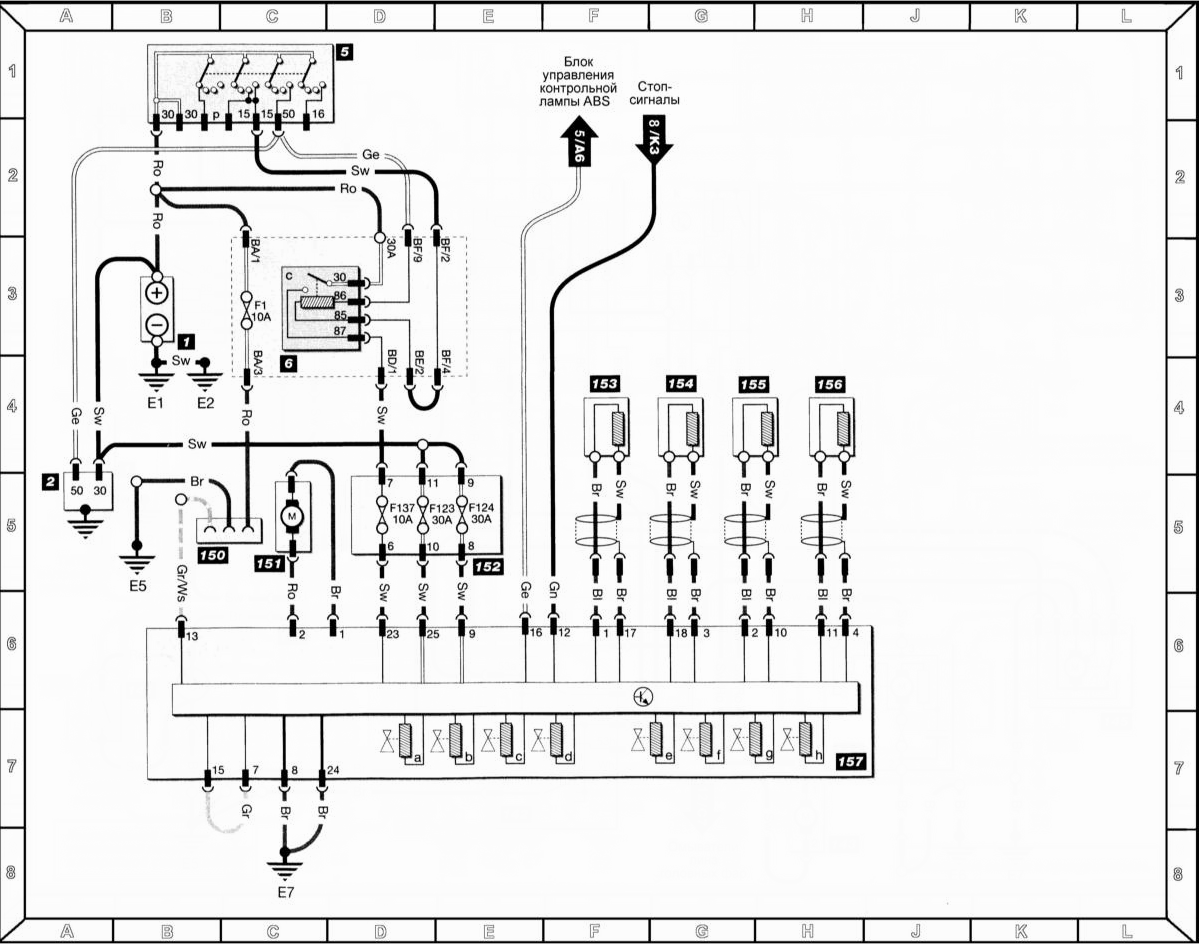

Обозначение компонентов 1 — Батарея 2 — Стартер 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей с = реле контакта “Х” 150 — Диагностический разъем 151 — Гидравлический насос ABS 152 — Предохранители блока управления ABS 153 — Датчик правого заднего колеса 154 — Датчик правого переднего колеса 155 — Датчик левого заднего колеса 156 — Датчик левого переднего колеса 157 — Блок управления ABS а = правый задний впускной клапан b = левый задний впускной клапан с = правый задний выпускной клапан d = левый задний выпускной клапан е = правый передний впускной клапан f = правый передний выпускной клапан g = левый передний впускной клапан h = левый передний выпускной клапан Обозначения цвета изоляции электропроводки Ws — Белый Sw — Черный Ro — Красный Br — Коричневый Gn — Зеленый Vi — Фиолетовый Bl — Синий Gr — Серый Li — Лиловый Ge — Желтый Or — Оранжевый
