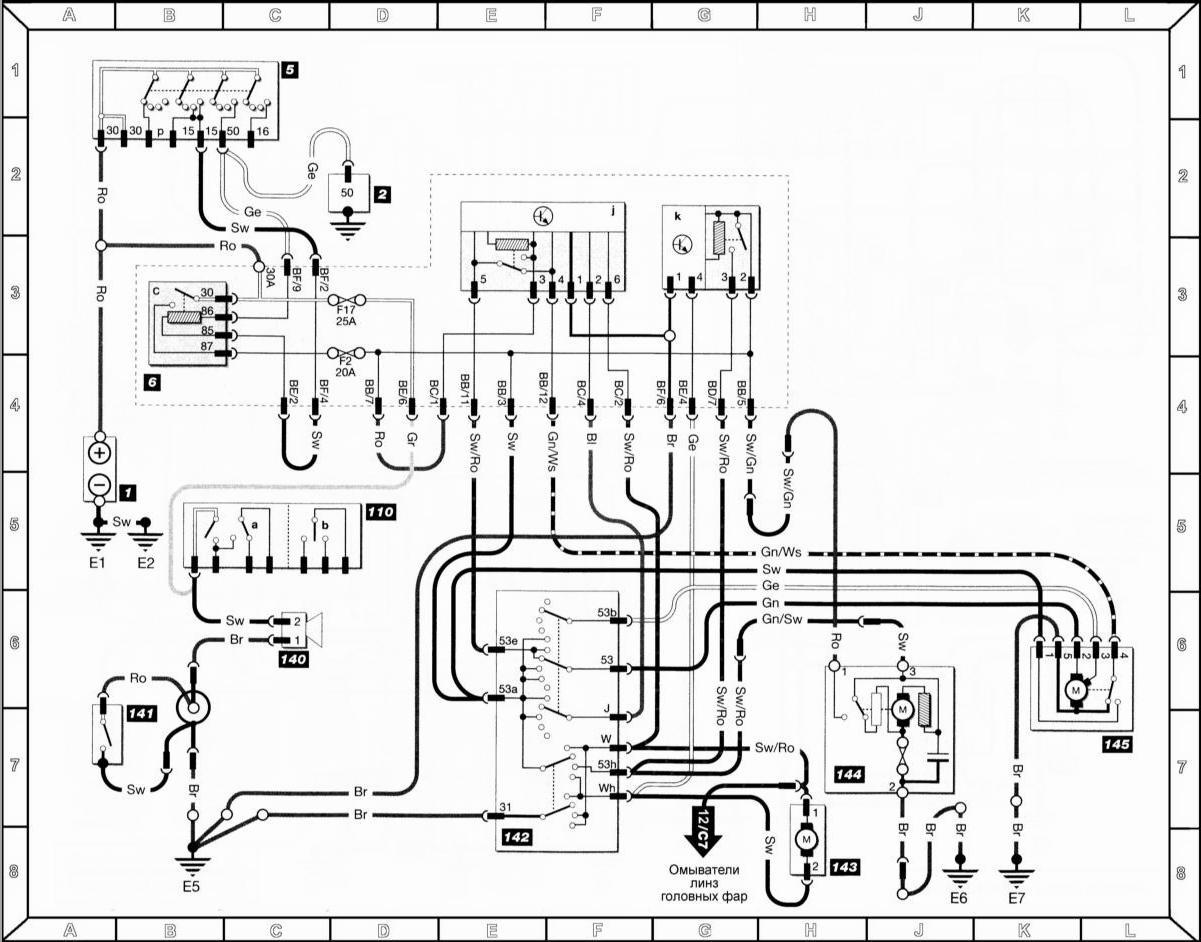

Клаксон, очистители/омыватели ветрового и заднего стекол
Клаксон, очистители/омыватели ветрового и заднего стекол

Обозначение компонентов 1 — Батарея 2 — Стартер 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей с = реле контакта “Х” j = реле передних омывателей/очистителей k = реле заднего омывателя/очистителя 110 — Комбинированный переключатель а = ближний свет/мигание головными фарами b = указатели поворотов 140 — Клаксон 141 — Выключатель клаксона со скользящим контактным кольцом 142 — Переключатель очистителей/омывателей стекол 143 — Подающий насос передних/заднего омывателей 144 — Приводной мотор заднего стеклоочистителя 145 — Приводной мотор очистителей ветрового стекла Обозначения цвета изоляции электропроводки Ws — Белый Sw — Черный Ro — Красный Br — Коричневый Gn — Зеленый Vi — Фиолетовый Bl — Синий Gr — Серый Li — Лиловый Ge — Желтый Or — Оранжевый
