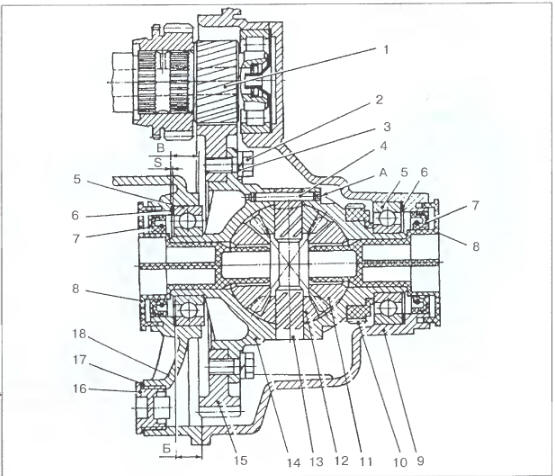

Рис. 4.2.40. Главная передача с дифференциалом: 1 - шестерня ведущая главной
Рис. 4.2.40. Главная передача с дифференциалом: 1 - шестерня ведущая главной передачи; 2 - болт; 3 - шайба пружинная; 4 - штифт; 5 - подшипник дифференциала шариковый; 6 - прокладка регулировочная; 7 - манжета; 8 - крышка транспортная; 9 - картер сцепления; 10 - шестерня ведущая привода спидометра; 11 - шестерня полуоси; 12 - сателлит дифференциала; 13 - ось сателлитов дифференциала; 14 — коробка дифференциала; 15 — шестерня главной передачи; 16 - пробка маслосливного отверстия; 17 - прокладка; 18 - картер коробки передач.

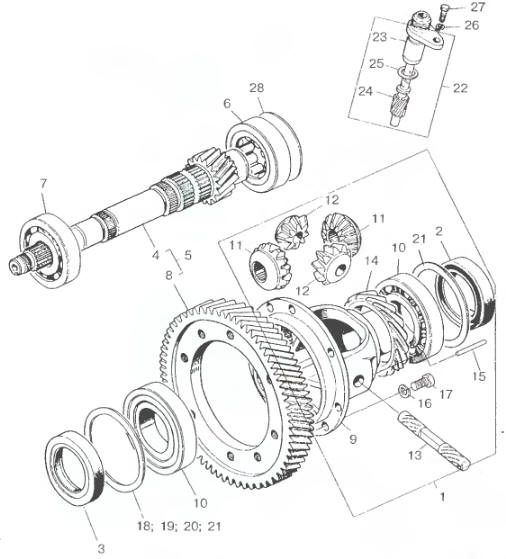

Рис. 4.2.41. Главная передача и дифференциал: 1 - дифференциал в сборе; 2
Рис. 4.2.41. Главная передача и дифференциал: 1 - дифференциал в сборе; 2 - манжета полуоси правая в сборе; 3 - манжета полуоси левая в сборе; 4 - шестерня ведущая; 5 - шестерня ведущая и ведомая (комплект); 6, 7 - подшипник; 8 - шестерня ведомая главной передачи переднего моста; 9 - коробка дифференциала, 10 - подшипник дифференциала переднего моста; 11 — шестерня полуоси; 12 - сателлит дифференциала; 13 - Ось сателлитов дифференциала; 14 - шестерня ведущая привода спидометра; 15 - штифт; 16 — шайба; 17 - болт крепления ведомой шестерни; 18 — прокладка регулировочная подшипников дифференциала переднего моста (0,10 мм) 19 - то же (0,15 мм); 20 - то же (0,25 мм); 21 - то же (0,50 мм); 22 - привод спидометра в сборе; 23 - корпус привода спидометра; 24 - вал-шестерня ведомая привода спидометра; 25 — кольцо; 26 — шайба; 27 - болт; 28 - шайба маслоотражательная.

    Привод управления механизмом переключения передач
    Рис. 4.2.37. Привод управления механизмом переключения передач: 1 - привод переключения передач в сборе; 2 - вал механизма переключения передач; 3 - чехол трубы в сборе; 4 - шарнир карданный в с ...

    Разборка дифференциала
    • Выкатить шестерни полуоси из коробки дифференциала и вынуть их через окна (рис. 4.2.42). Рис. 4.2.42. Выкатывание шестерен полуоси из коробки дифференциала. • Спрессовать подшипники дифференци ...
