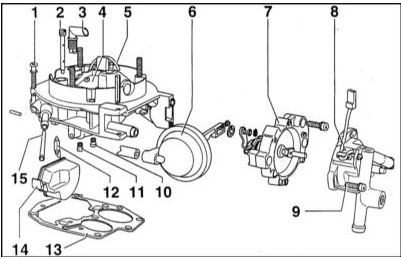

Компоненты крышки карбюратора 1 — Винт (7 Нм) 2 — Трубка свободного хода 3 — Вентиляционная трубка 4 — Воздушная заслонка 5 — Эконостат камеры II 6 — Вакуумная камера дополнительного пускового устройства (Pulldown) 7 — Пусковое устройство 8 — Крышка полуавтоматического пускового устройства

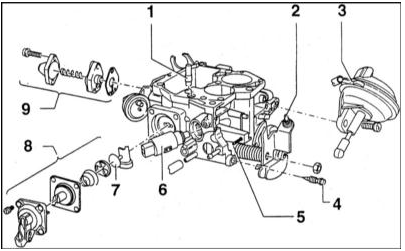

Компоненты корпуса карбюратора 1 — Трубка экономайзера 2 — Винт регулировки оборотов быстрого холостого хода 3 — Мембранный датчик дроссельной заслонки II 4 — Винт регулировки качества смеси холостого хода 5 — Винт регулировки оборотов холостого хода 6 — Э/м запорный клапан экономайзера принудительного холостого хода (ЭПХ) 7 — Впускной клапан ускорительного насоса 8 — Ускорительный насос 9 — Экономайзер

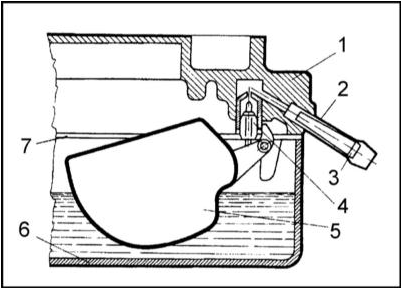

Фрагмент сечения поплавковой камеры 1 — Крышка карбюратора 2 — Впускной патрубок 3 — Сетчатый фильтрующий элемент 4 — Игольчатый клапан 5 — Поплавок 6 — Корпус карбюратора 7 — Уплотнительная прокладка

Конструкция фильтрующего/возвратного устройства 1 — Штуцер подвода топлива от бензонасоса 2 — Штуцер подвода топлива к карбюратору 3 — Сетчатый фильтр 4 — Шариковый клапан 5 — Сливной штуцер

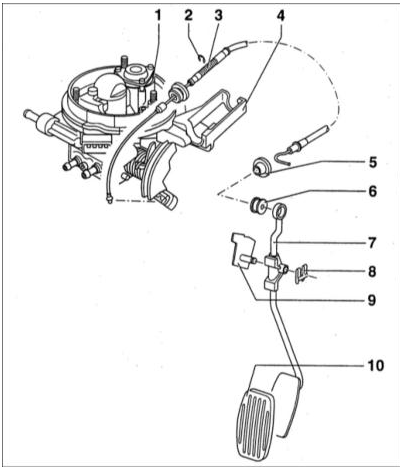

Педаль газа и трос привода дроссельной заслонки 1 — Карбюратор 2 — Стопорное кольцо 3 — Трос привода дроссельной заслонки 4 — Кронштейн 5 — Резиновая уплотнительная втулка 6 — Резиновая втулка 7 — Педаль газа 8 — Фиксатор 9 — Ось педали 10 — Резиновая накладка педали

Место крепления приводного троса к рычагу дроссельной заслонки 1 — Гнездо фиксатора посадки наконечника троса 2 — Рычаг привода дроссельной заслонки 3 — Трос привода дроссельной заслонки

Регулировка оборотов холостого хода двигателя 1 — Винт регулировки оборотов холостого хода 2 — Ступенчатый шкив 3 — Винт регулировки положения воздушной заслонки полуавтоматики запуска

Регулировка свободного хода механизма привода дроссельной заслонки 1 — Кронштейн 2 — Фиксатор 3 — Резиновая шайба 4 — Оболочка троса 5 — Приводной трос 6 — Рычаг привода дроссельной заслонки
