ОБЩИЕ СВЕДЕНИЯ

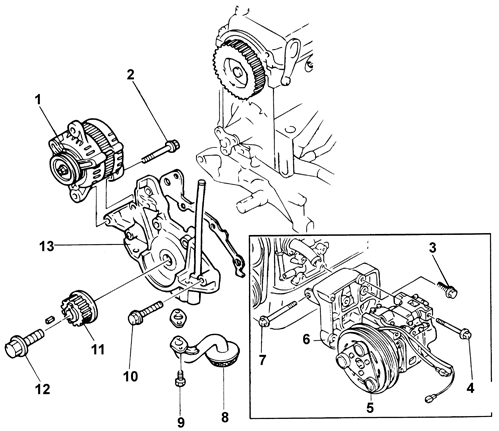

Элементы крепления масляного насоса 1 – генератор;
2 – болт, 37–52 Н•м;
3 – болт, 37–52 Н•м;
4 – болт, 24–35 Н•м;
5 – компрессор кондиционера;
6 – кронштейн компрессора кондиционера;
7 – болт, 19–25 Н•м;
8 – сетчатый фильтр;
9 – болт, 7,8–11 Н•м;
10 – болт, 19–25 Н•м;
11 – шкив зубчатого ремня;
12 – болт, 108–118 Н•м (заменить);
13 – масляный насос

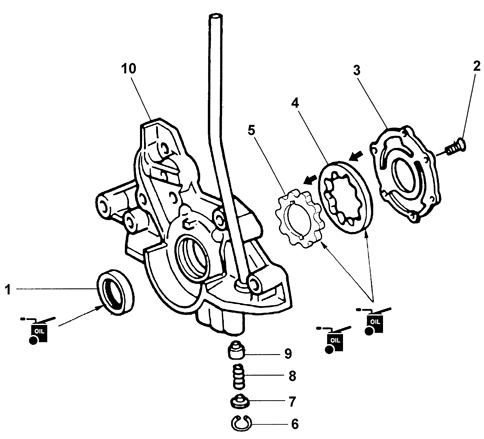

Последовательность разборки масляного насоса 1 – уплотнительное кольцо (заменить);
2 – болт, 5,9–8,8 Н•м;
3 – крышка насоса;
4 – внешний ротор;
5 – внутренний ротор;
6 – стопорное кольцо;
7 – гнездо пружины;
8 – пружина;
9 – плунжер;
10 – корпус насоса
