ОБЩИЕ СВЕДЕНИЯ

Насос усилителя рулевого управления

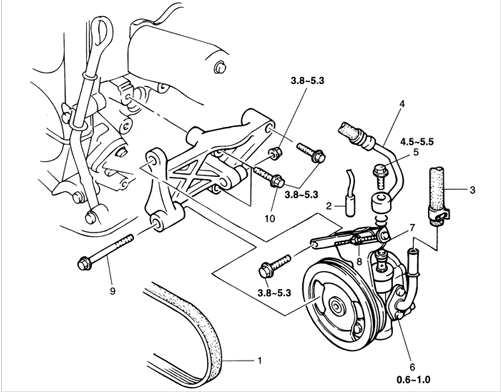

Насос усилителя рулевого управления 1 – ремень привода насоса;
2 – электрический разъем;
3 – возвратный шланг;
4 – напорный шланг;
5 – пустотелый болт;
6 – болт;
7 – регулировочный болт;
8 – регулировочный кронштейн;
9 – шарнирный болт;
10 – болт.

Насос усилителя рулевого управления

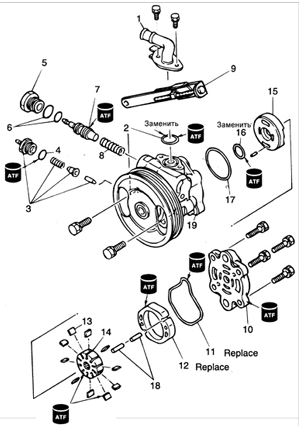

Насос усилителя рулевого управления 1 – всасывающая труба;
2 – уплотнительное кольцо круглого сечения;
3 – датчик давления;
4 – уплотнительное кольцо круглого сечения;
5 – пробка;
6 – уплотнительное кольцо круглого сечения;
7 – регулирующий клапан;
8 – пружина;
9 – регулировочный кронштейн;
10 – корпус насоса (задняя часть);
11 – уплотнительное кольцо круглого сечения;
12 – статорное кольцо;
13 – лопасти;
14 – ротор;
15 – боковая пластина;
16 – уплотнительное кольцо круглого сечения;
17 – уплотнительное кольцо круглого сечения;
18 – штифт;
19 – корпус насоса (передняя часть).

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините электрический разъем от датчика давления.

1. Отсоедините электрический разъем от датчика давления.

2. Отсоедините всасывающий шланг.

2. Отсоедините всасывающий шланг.

3. Отсоедините напорный шланг.

3. Отсоедините напорный шланг.

4. Ослабьте монтажный болт. Ослабьте натяжение и снимите ремень привода

4. Ослабьте монтажный болт. Ослабьте натяжение и снимите ремень привода насоса.

5. Выверните монтажный болт.

6. Снимите насос усилителя рулевого управления.
