Skoda Fabia: Очиститель и омыватель стекла двери задка - Снятие и установка моторедуктора
стеклоочистителя - Электрооборудование - Инструкция по эксплуатации автомобиля Skoda FabiaSkoda Fabia: Очиститель и омыватель стекла двери задка - Снятие и установка моторедуктора стеклоочистителя

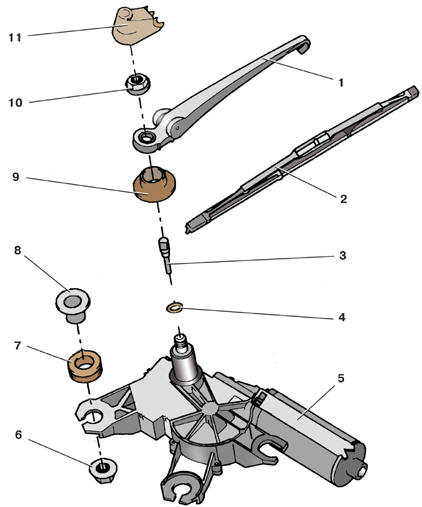

Детали очистителя стекла двери задка
Детали очистителя стекла двери задка
1 – рычаг; 2 – щетка; 3 – жиклер омывателя; 4 – уплотнительное кольцо; 5 – моторедуктор; 6 – гайка крепления моторедуктора; 7 – подушка; 8 – распорная втулка; 9 – уплотнитель; 10 – гайка; 11 – декоративный колпачок

Снятие моторедуктора двери задка
Снятие моторедуктора двери задка
1 – соединительная колодка; 2 – шланг омывателя; 3 – гайка; 4 – моторедуктор

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Поднимите декоративный колпачок 11 (см. рис. Детали очистителя стекла двери задка) на рычаге 1 стеклоочистителя.

3. Отверните не до конца (чтобы не повредить резьбу валика) гайку 10 крепления рычага стеклоочистителя.

4. С помощью плоскогубцев сдерните рычаг 1 с конуса валика стеклоочистителя.

5. Окончательно отверните гайку 10 крепления и снимите рычаг 1 с валика.

6. Снимите нижнюю обивку двери задка.

7. Отсоедините колодку 1 (см. рис. Снятие моторедуктора двери задка) с проводами от моторедуктора 4.

8. Отсоедините шланг 2 от штуцера моторедуктора.

9. Отверните три гайки 3 крепления и снимите моторедуктор 4.

10. Установите моторедуктор в обратном порядке.
