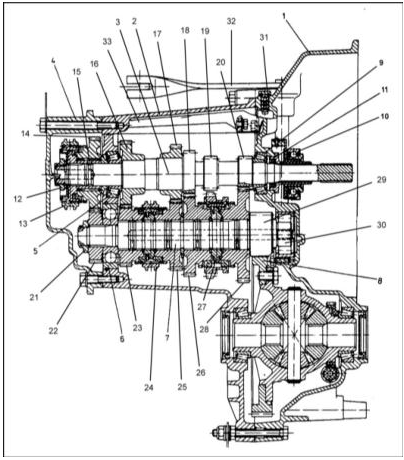

Разрез РКПП 1 — Картер (купол) сцепления 2 — Картер коробки передач 3 — Первичный
Разрез РКПП 1 — Картер (купол) сцепления 2 — Картер коробки передач 3 — Первичный вал 4 — Крышка 5 — Подшипник 30205 6 — Подшипник PLC 05-12 7 — Вторичный вал 8 — Ведомая шестерня главной передачи 9 — Подшипник 32005 10 — Выжимной подшипник сцепления 11 — Сальник первичного вала 12 — Гайка М22 13 — Синхронизатор 5-й передачи 14 — Шестерня 5-й передачи 15 — Подшипник шестерни 5-й передачи PLC 43-18 16 — Шестерня 4-й передачи 17 — Шестерня 3-й передачи 18 — Шестерня 2-й передачи 19 — Шестерня задней передачи 20 — Шестерня 1-й передачи 21 — Гайка М22 22 — Шестерня 5-й передачи 23 — Шестерня 4-й передачи 24 — Синхронизатор 3/4 передач 25 — Шестерня 3-й передачи 26 — Шестерня 2-й передачи 27 — Синхронизатор 1/2 передач 28 — Шестерня 1-й передачи 29 — Ведущая шестерня главной передачи 30 — Подшипник PLC 44-17 31 — Вентиляционная пробка 32 — Рычаг выключения сцепления 33 — Маслосток

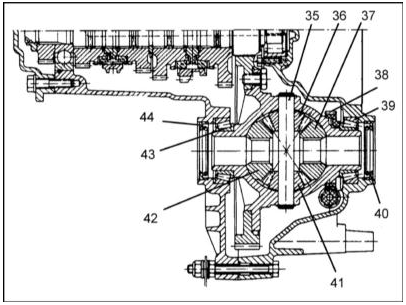

35 — Ось сателлитов дифференциала 36 — Сателлит 37 — Боковая шестерня правого приводного
35 — Ось сателлитов дифференциала 36 — Сателлит 37 — Боковая шестерня правого приводного вала 38 — Шестерня привода спидометра 39 — Подшипник PLC 64-7 40 — Сальник 41 — Сателлит 42 — Боковая шестерня левого приводного вала 43 — Подшипник PLC 64-7 44 — Сальник

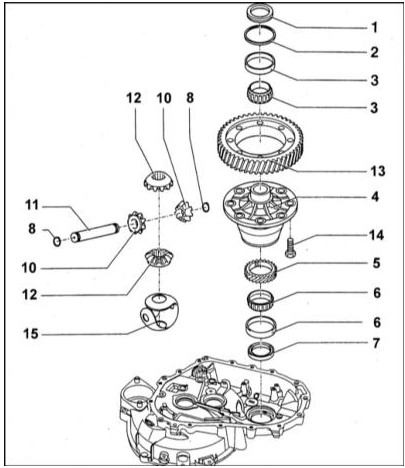

Компоненты сборки главной передачи 1 — Сальник 2 — Регулировочная шайба 3
Компоненты сборки главной передачи 1 — Сальник 2 — Регулировочная шайба 3 — Подшипник PLC 64-7 4 — Коробка дифференциала 5 — Шестерня привода спидометра 6 — Подшипник PLC 64-7 7 — Сальник 8 — Стопорное кольцо 10 — Сателлит 11 — Ось сателлитов 12 — Конические боковые шестерни 13 — Ведомая шестерня главной передачи 14 — Винт (8 Нм) 15 — Пластмассовый шаровый вкладыш

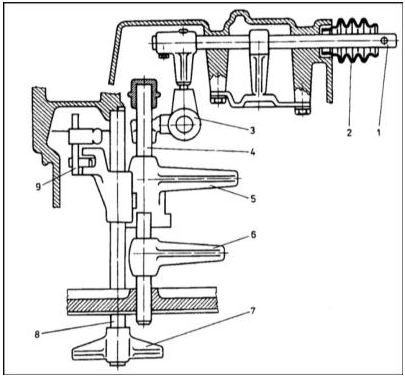

Механизм переключения передач 1 — Шток выбора передач 2 — Защитный чехол
Механизм переключения передач 1 — Шток выбора передач 2 — Защитный чехол 3 — Трехплечий рычаг выбора передач 4 — Шток вилок включения 1/2 и 3/4 передач 5 — Вилка включения 1/2 передач 6 — Вилка включения 3/4 передач 7 — Вилка включения 5-й передачи 8 — Шток вилки включения 5-й передачи 9 — Рычаг включения задней передачи

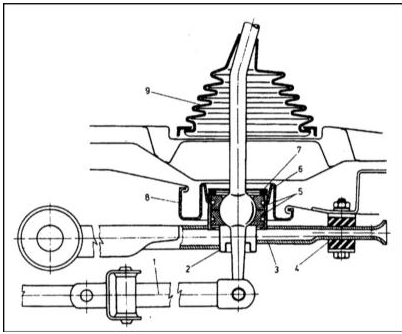

Шарнирная сборка привода механизма переключения передач 1 — Карданный шарнир
Шарнирная сборка привода механизма переключения передач 1 — Карданный шарнир 2 — Пыльник 3 — Реактивная штанга 4 — Резиновый упор 5 — Резиновые кольца 6 — Дистанционная шайба 7 — Стопорное кольцо 8 — Внутренний защитный кожух 9 — Наружный защитный кожух

    Коробка передач - Общая информация
    Коробка переключения передач - внешний вид 1 — Датчик-выключатель огней заднего хода 2 — Уплотнительное кольцо 3 — Картер коробки передач 4 — Винт (10 Нм) 5 — Стопорная шайба 6 — Козырек 7 — Нап ...

    Картер
    Разрез коробки передач представлен на иллюстрации. Литой алюминиевый картер коробки состоит из трех соединенных между собой частей: картера (купола) сцепления и главной передачи, собственно картера ...
