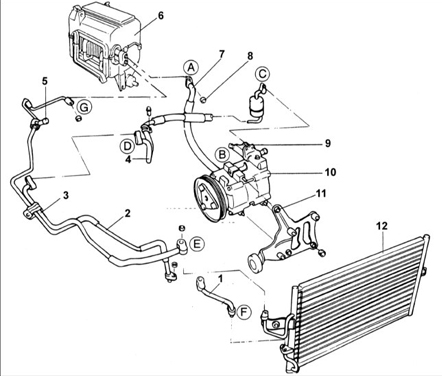

Элементы системы кондиционирования воздуха

1 – трубка (А);
2 – трубка (В);
3 – выпускная трубка;
4 – выпускная трубка;
5 – порт со стороны высокого давления;
6 – блок испарителя;
7 – трубка;
8 – гайка, 5–7 Н•м;
9 – порт со стороны низкого давления;
10 – компрессор;
11 – кронштейн компрессора;
12 – конденсатор;
А – испаритель к всасывающей трубке, 5–7 Н•м;
В – всасывающая трубка к компрессору, 8–12 Н•м;
С – шланг разрядки компрессора, 17–26 Н•м;
D – шланг разрядки к выпускной трубке, 19–28 Н•м;
Е – выпускная труба к конденсатору, 19–28 Н•м;
F –трубка (А) к конденсатору, 7–11 Н•м;
G – трубка (В) к испарителю, 12–15 Н•м.

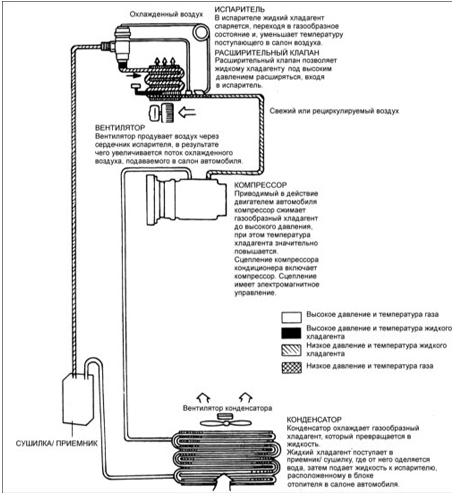

Контур системы кондиционирования воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите манометр на магистраль.
2. Запустите двигатель, оставьте работать на частоте вращения коленчатого вала 2000 мин–1 и установите режим максимального охлаждения при высокой частоте вращения вентилятора.
3. Откройте все окна или двери.
4. Установите термометр в решетку подачи воздуха в салон автомобиля.

5. Установите влажный и сухой термометры как можно ближе к входному отверстию блока охлаждения.
6. Проверьте, что давление, показываемое манометром, находится в пределах 1,373–1,575 кПа. Если давление слишком высокое, налейте воду на конденсатор. Если давление слишком низкое, закройте переднюю сторону конденсатора.
7. Проверьте, что температура воздуха в решетке подачи воздуха в салон автомобиля находится в пределах 25–35°C.

8. По графику вычислите относительную влажность воздуха, сравнивая температуру влажного и сухого термометров.
9. Измерьте температуру в решетке подачи воздуха в салон автомобиля и вычислите разность сухим термометром и термометром в решетке подачи воздуха.

10. Проверьте, что если пересечение относительной влажности и разницы температур находятся в пределах допуска, значит, система кондиционирования воздуха работает нормально.
