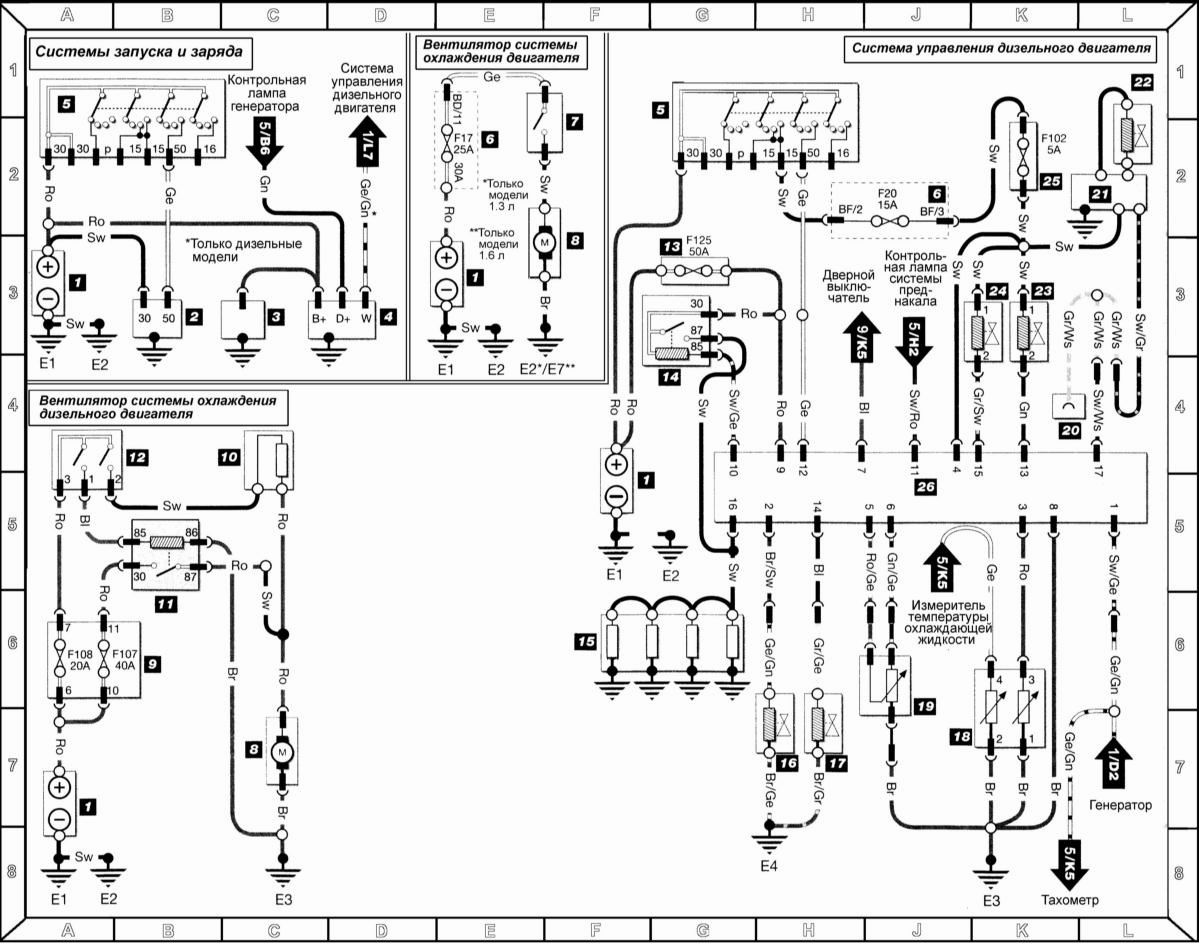

Системы запуска, заряда и управления дизельного двигателя

Обозначение компонентов 1 — Батарея 2 — Стартер 3 — Фильтр подавления шумов 4 — Генератор 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей 7 — Датчик-выключатель вентилятора системы охлаждения 8 — Электромотор вентилятора системы охлаждения 9 — Предохранители вентилятора системы охлаждения (дизельные модели) 10 — Последовательный резистор вентилятора системы охлаждения 11 — Реле вентилятора системы охлаждения второй стадии 12 — Блок датчика-выключателя вентилятора системы охлаждения 13 — Предохранитель свечей накаливания 14 — реле свечей накаливания 15 — Свечи накаливания 16 — Клапан-прерыватель полной нагрузки 17 — Начало подачи топлива клапаном впрыска 18 — CTS 19 — Сигнальный потенциометр нагрузки 20 — Диагностический разъем 21 — Блок управления устройства прекращения подачи топлива 22 — Запорный клапан прекращения подачи топлива 23 — Клапан EGR 24 — Клапан стабилизации оборотов холостого хода 25 — Предохранитель блока управления дизельного двигателя 26 — Блок управления дизельного двигателя Обозначения цвета изоляции электропроводки Обозначения цвета изоляции электропроводки Ws — Белый Sw — Черный Ro — Красный Br — Коричневый Gn — Зеленый Vi — Фиолетовый Bl — Синий Gr — Серый Li — Лиловый Ge — Желтый Or — Оранжевый
