Система управления двигателем Simс
Система управления двигателем Simс

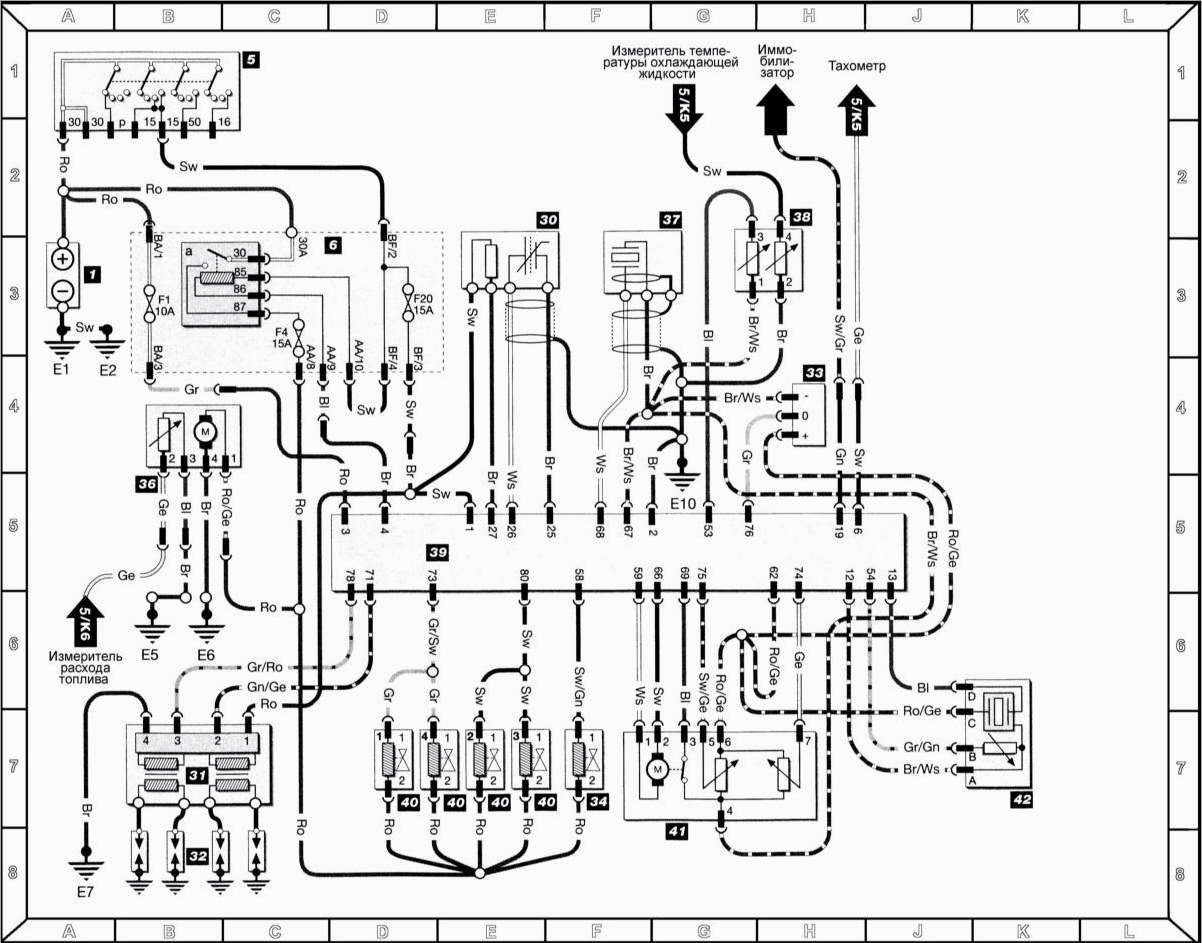

Обозначение компонентов 1 — Батарея 5 — Выключатель зажигания 6 — Монтажный блок реле/ предохранителей а = реле топливного насоса 30 — l-зонд 31 — Катушка DIS 32 — Свечи зажигания 33 — Датчик Холла 34 — Э/м клапан угольного фильтра 36 — Топливный насос/датчик измерения расхода топлива 37 — Датчик детонации 38 — CTS 39 — ECU системы впрыска топлива 40 — Инжектор впрыска топлива 41 — Потенциометр дроссельной заслонки/датчик-выключатель/ потенциометр холостого хода 42 — Датчик IAT/МАР Обозначения цвета изоляции электропроводки Ws — Белый Sw — Черный Ro — Красный Br — Коричневый Gn — Зеленый Vi — Фиолетовый Bl — Синий Gr — Серый Li — Лиловый Ge — Желтый Or — Оранжевый

    Системы запуска, заряда и управления дизельного двигателя
    Системы запуска, заряда и управления дизельного двигателя Обозначение компонентов 1 — Батарея 2 — Стартер 3 — Фильтр подавления шумов 4 — Генератор 5 — Выключатель зажигания 6 — Монтажный блок ре ...

    Система управления двигателем Magneti-Marelli
    Система управления двигателем Magneti-Marelli Обозначение компонентов 1 — Батарея 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей а = реле топливного насоса 80 — Топливный насос ...
