Daewoo Sens: Снятие двигателя - Работы, проводимые под автомобилем - Двигатель МеМЗ-307 - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Снятие двигателя - Работы, проводимые под автомобилем

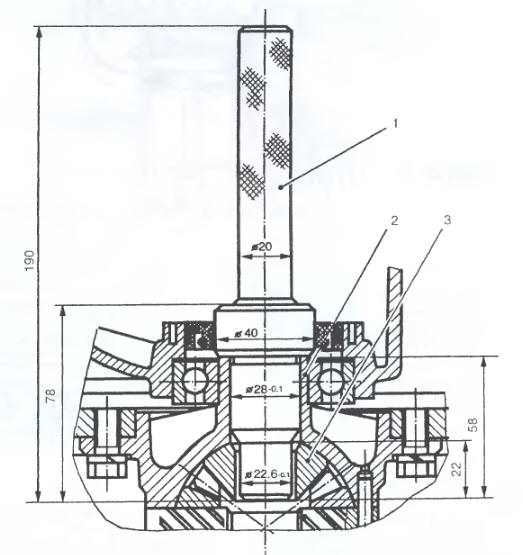

Рис. 2.2.2. Стопорение шестерен полуоси: 1 - оправка М9840-854; 2 - корпус
Рис. 2.2.2. Стопорение шестерен полуоси: 1 - оправка М9840-854; 2 - корпус дифференциала; 3 - шестерня полуоси

1. Выкрутить пробки и слить масло из картера двигателя и картера коробки передач, снять брызговики.

2. Отсоединить муфту, соединяющую шток коробки передач с валом механизма переключения передач.

3. Открутить гайки крепления приемной трубы от выпускного коллектора и болт крепления кронштейна на двигателе и кронштейна, приваренного к приемным трубам.

4. Открутить гайки шарнирного соединения приемной трубы с перепускной трубой выхлопной системы и снять приемные трубы.

5. Отсоединить от коробки передач шарнирные валы. Порядок отсоединения шарнирных валов описан в разделе «Привод колес 4.3».

Внимание. При снятии шарнирных валов во избежание выпадения шестерен полуосей из корпуса дифференциала в полость коробки передач, сняв один шарнирный вал, обязательно вставить оправку в шестерню полуоси и только после этого приступить к снятию второго шарнирного вала (рис. 2.2.2).

    Снятие двигателя - Работы, проводимые сверху в моторном отсеке
    Рис. 2.2.1. Вид моторного отсека: 1 - крышка блока реле; 2 - ресивер; 3 - датчик абсолютного давления и температуры воздуха; 4 - пробка маслозаливной горловины; 5 - бачок гидропривода тормозов и ...

    Снятие силового агрегата вниз
    Рис. 2.2.3. Силовой агрегат и его крепление: 1 — двигатель; 2 - коробка передач; 3 — левая опора силового агрегата; 4 — правая опора силового агрегата; 5 — задняя опора силового агрегата; 6 - бр ...
