СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ Снимите панель внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей).

Внутренняя ручка двери ПОРЯДОК ВЫПОЛНЕНИЯ

Выверните крепежный винт, снимите шайбу и отделите внутреннюю ручку двери от исполнительного штока замка. Снимите ручку с двери.

Цилиндр замка передней двери ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите внутреннюю ручку, затем аккуратно отделите от дверной рамы изоляционную пленку, обеспечив доступ к компонентам замка.

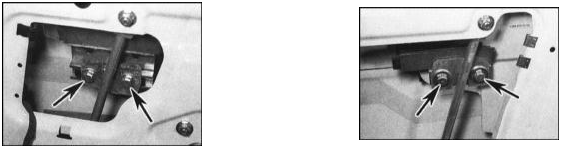

2. Опустите оконного стекло таким образом, чтобы открылся доступ к болтам его крепления к регулятору стеклоподъемника. Выверните болты, снимите шайбы, затем полностью поднимите стекло и подклейте его скотчем к раме двери.

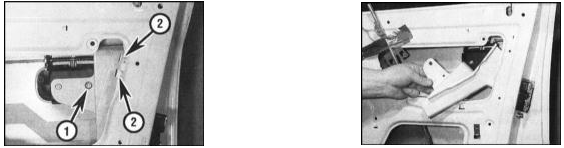

3. Отдайте гайки крепления задней стойки регулятора стеклоподъемника к двери.

4. Отведите стойку в сторону от дверного замка.

5. Отдайте гайку, отпустите крепежные фиксаторы и снимите с двери крышку противоугонной защиты, обеспечив доступ к замковой сборки.

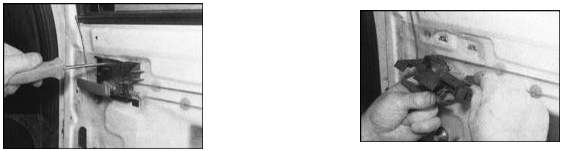

6. Отделите соединительный шток от сферического шарнира рычага замкового цилиндра.

7. Сдвиньте крепежный фиксатор в одну из сторон, затем извлеките замковый цилиндр и снимите фиксатор.

Замок передней двери ПОРЯДОК ВЫПОЛНЕНИЯ Замок состоит из двух секций: наружной (включающей в себя защелку) и внутренней (включающей исполнительные штоки). Снятие наружной секции может быть произведено без демонтажа отделочной панели; ниже приводится описание процедуры снятия всей замковой сборки.

1. Выполните процедуры, описанные в параграфах с 1 по 5 подраздела Цилиндр замка передней двери.

2. Отсоедините от замка сферические шарниры исполнительных штоков наружной ручки и замкового цилиндра.

3. На моделях, оборудованных единым замком, пройдитесь по электропроводке от дверного активатора до разъема и рассоедините последний. Также выверните дополнительный болт крепления к двери кронштейна внутренней секции замка, внутрь которой помещен активатор.

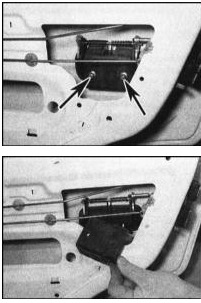

12. На всех моделях выверните два крепежных болта и снимите с двери наружную секцию сборки замка.Теперь внутренняя секция может быть извлечена из двери - постарайтесь запомнить установочные положения соединительных штоков внутренней кнопки и ручки двери.

На оборудованных единым замком моделях дверной активатор снимается в комплекте с внутренней сборкой замка.

Наружная ручка передней двери ПОРЯДОК ВЫПОЛНЕНИЯ 1. Выполните процедуры, описанные в параграфах с 1 по 5 подраздела Цилиндр замка передней двери.

2. Отсоедините исполнительный шток от сферического шарнира наружной ручки.

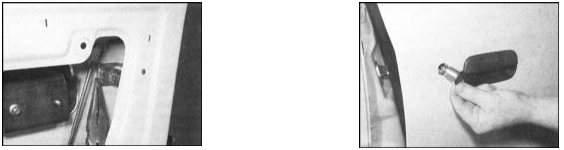

3. Отдайте крепежную гайку, снимите монтажную скобу и извлеките ручку из двери.

Наружная ручка задней двери .

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Аккуратно отделите от двери изоляционную пленку, обеспечив доступ к компонентам замка.

2. Отсоедините исполнительный шток от сферического шарнира наружной ручки.

3. Отдайте крепежные гайки, снимите монтажную скобу и извлеките ручку из дверной рамы.

Сборка замка задней двери ПОРЯДОК ВЫПОЛНЕНИЯ Замок состоит из двух секций: наружной (включающей в себя защелку) и внутренней (включающей исполнительные штоки). Снятие наружной секции может быть произведено без демонтажа отделочной панели; ниже приводится описание процедуры снятия всей замковой сборки.

1. Снимите наружную ручку двери.

2. Выверните крепежные винты, снимите шайбы и отсоедините внутреннюю ручку двери от своего исполнительного штока. Снимите ручку с двери.

3. На моделях, оборудованных единым замком, пройдитесь по электропроводке от дверного активатора до разъема и рассоедините последний. Также выверните болт крепления кронштейна внутренней секции замка к двери.

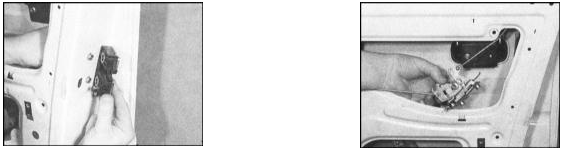

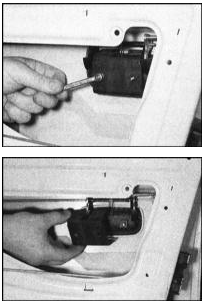

4. На всех моделях выверните два крепежных болта и снимите с двери наружную секцию замковой сборки.

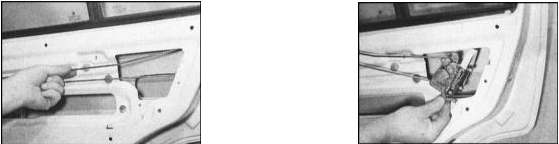

5. Отсоедините исполнительный шток от кривошипа привода внутренней кнопки, затем высвободите оба штока из двери и извлеките внутреннюю секцию замка.

На оборудованных единым замком моделях дверной активатор снимается в комплекте с внутренней сборкой замка.

УСТАНОВКА ПОРЯДОК ВЫПОЛНЕНИЯ Установка производится в обратном порядке. Обратите внимание на следующие моменты: a) Весь крепеж следует затягивать с требуемым усилием; b) Проследите за надежностью крепления соединительных штоков на сферических шарнирах и правильностью их регулировки. Регулировка производится путем корректировки положения на штоке наконечника. Добившись требуемого результата, прочно защелкните шток на шарнире; c) Прежде чем возвращать на место изоляционную пленку и устанавливать панель внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей) проверьте исправность функционирования замка и обеих ручек; d) В заключение удостоверьтесь в исправности функционирования замка и плотности закрывания двери. В случае необходимости ослабьте крепежные винты и подкорректируйте положение ударника замка. Закончив регулировку, затяните крепеж с требуемым усилием.
