Skoda Felicia: Снятие и установка компонентов системы отопления/вентиляции салона - Системы охлаждения, отопления - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Снятие и установка компонентов системы отопления/вентиляции салона

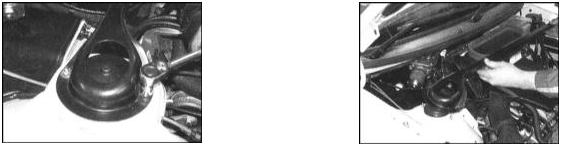

Модели, необорудованные системой кондиционирования воздуха Сборка кожуха отопителя ПОРЯДОК ВЫПОЛНЕНИЯ 1. В случае необходимости отдайте гайки крепления верхних опор стоек подвески и снимите с автомобиля стоечную распорку.

2. Действуя в соответствии с указаниями, приведенными в соответствующей Части

2. Действуя в соответствии с указаниями, приведенными в соответствующей Части Главы Система питания, выполните следующие процедуры: a) На бензиновых моделях 1.3 л SPFI снимите сборку воздухоочистителя; b) На бензиновых моделях 1.3 л MPFI отболтите и снимите с впускного трубопровода сборку корпуса дросселя. Отведите сборку в сторону, не отсоединяя трос акселератора, электропроводку и соединительные шланги; c) На бензиновых моделях 1.6 л снимите рукав впускного воздухозаборника; d) На дизельных моделях снимите верхнюю секцию впускного трубопровода.

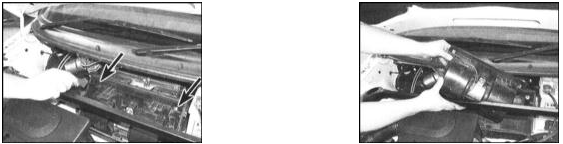

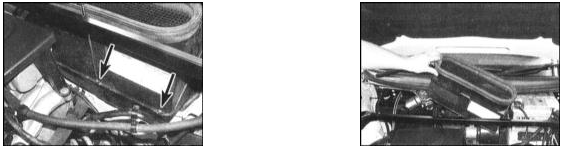

3. Отпустите фиксаторы крепления воздухозаборника к верхней части кожуха отопителя...

3. Отпустите фиксаторы крепления воздухозаборника к верхней части кожуха отопителя...

...извлеките воздухозаборник из двигательного отсека.

...извлеките воздухозаборник из двигательного отсека.

4. Снимите батарею (см. Главу Электрооборудование двигателя).

5. Снимите приборный щиток и прикуриватель (см. Главу Бортовое электрооборудование).

6. Отыщите и рассоедините электрический разъем панели управления системы отопления/вентиляции салона на левой стороне кожуха.

Если доступ к разъему ограничен, его рассоединение может быть произведено после снятия кожуха.

7. Через отверстие под установку прикуривателя отпустите фиксатор крепления рукава подачи воздуха в ножной колодец к основанию кожуха отопителя.

8. В двигательном отсеке пережмите шланги отопительного тракта с целью минимизации

8. В двигательном отсеке пережмите шланги отопительного тракта с целью минимизации потерь охлаждающей жидкости. Подложите под штуцеры теплообменника отопителя ветошь, затем отпустите хомуты и отсоедините оба шланга. Сразу же смойте пролитую охлаждающую жидкость водой. Кожух отопителя обложите ветошью.

9. Отдайте гайки крепления сборки кожуха отопителя к переборке двигательного

9. Отдайте гайки крепления сборки кожуха отопителя к переборке двигательного отсека.

10. Попросите помощника удостовериться, что панель управления системой высвобождена

10. Попросите помощника удостовериться, что панель управления системой высвобождена из панели приборов, затем поднимите сборку кожуха с панелью управления и снимите ее с автомобиля,

...по мере обеспечения доступа отсоединив разъем электропроводки Уложите сборку

...по мере обеспечения доступа отсоединив разъем электропроводки Уложите сборку штуцерами вверх с целью минимизации потерь охлаждающей жидкости.

11. Установка производится в обратном порядке. Особое внимание следует уделить следующим моментам: a) Перед установкой проверьте состояние переборочной прокладки, в случае необходимости произведите ее замену; b) Проследите за правильностью посадки сборки кожуха и надежностью крепления воздуховодов и патрубков, лишь после этого приступайте к затягиванию крепежных гаек; c) Проследите за надежностью крепления на штуцерах теплообменника соответствующих шлангов; d) В заключение долейте в систему охлаждения необходимое количество смеси требуемого состава.

Панель управления системы отопления/вентиляции салона ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите сборку кожуха отопителя с панелью управления.

2. Постарайтесь запомнить установочное положение каждого из приводных тросов

2. Постарайтесь запомнить установочное положение каждого из приводных тросов (наконечники тросов имеют цветовую маркировку). Затем, при помощи плоскогубцев отпустите крепежные зажимы и отсоедините тросы от панели.

3. Отсоедините электропроводку от приводного мотора вентилятора отопителя, затем

3. Отсоедините электропроводку от приводного мотора вентилятора отопителя, затем отделите панель от кожуха.

4. Сборка осуществляется в обратном порядке. Проследите за правильностью прокладки и надежностью крепления на своих штатных местах всех приводных тросов. Пере окончательной установкой сборки кожуха на автомобиль проверьте исправность функционирования переключателей управления.

Электромотор привода вентилятора - бензиновые модели ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отпустите крепежные и снимите воздухозаборник с кожуха отопителя.

2. С целью обеспечения доступа снимите батарею.

2. С целью обеспечения доступа снимите батарею.

3. Пройдитесь по электропроводке от электромотора правда вентилятора отопителя

3. Пройдитесь по электропроводке от электромотора правда вентилятора отопителя до разъема. Рассоедините разъем...

и высвободите из кожуха резиновую проходную втулку жгута, затем вытяните жгут

и высвободите из кожуха резиновую проходную втулку жгута, затем вытяните жгут из кожуха.

4. Выверните крепежные винты, отпустите фиксаторы и снимите сборку опорной пластины электромотора вентилятора с кожуха отопителя.

5. Высвобождая из фиксаторов, снимите крышки,

5. Высвобождая из фиксаторов, снимите крышки,

затем ослабьте винт

затем ослабьте винт

и отделите мотор от пластины.

и отделите мотор от пластины.

6. Сборка производится в обратном порядке. В заключение не забудьте установить на место батарею и проверить свободу вращения крыльчатки вентилятора отопителя.

Электромотор привода вентилятора - дизельные модели ПОРЯДОК ВЫПОЛНЕНИЯ 1. С целью обеспечения доступа снимите батарею.

2. Отпустите фиксаторы и снимите с кожуха отопителя воздухозаборник.

3. Рассоедините разъем электропроводки вентилятора.

4. Отдайте крепежные гайки и снимите сборку опорной пластины электромотора с

4. Отдайте крепежные гайки и снимите сборку опорной пластины электромотора с кожуха отопителя.

5. С целью обеспечения доступа к мотору, отпустите фиксаторы и снимите крышки. Выверните стяжной болт и снимите мотор с опорной пластины.

6. Установка производится в обратном порядке. В заключение установите на место батарею и проверьте свободу вращения крыльчатки.

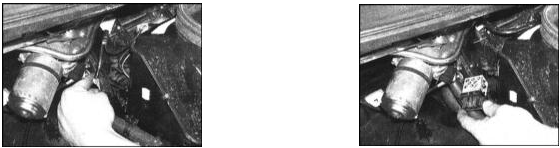

Резистор электромотора вентилятора отопителя - бензиновые модели ПОРЯДОК ВЫПОЛНЕНИЯ 1. Резистор находится в двигательном отсеке и закреплен на правой стенке сборки кожуха отопителя. На моделях с левосторонним рулевым управлением для обеспечения доступа к резистору необходимо снять батарею.

2. Рассоедините электрический разъем, затем высвободите резистор из фиксаторов и снимите его с кожуха.

3. Установка производится в обратном порядке. Проследите за надежностью крепления

3. Установка производится в обратном порядке. Проследите за надежностью крепления резистора.

Резистор электромотора вентилятора отопителя - дизельные модели ПОРЯДОК ВЫПОЛНЕНИЯ 1. Резистор находится в двигательном отсеке и закреплен на левой стенке сборки кожуха отопителя. Для обеспечения доступа к резистору необходимо снять батарею.

2. Рассоедините электрические разъемы. Постарайтесь запомнить порядок их подсоединения.

3. Выверните крепежные винты и снимите резистор с кожуха.

4. Установка производится в обратном порядке.

Теплообменник отопителя - бензиновые модели ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите кожух отопителя.

2. Выверните крепежный винт и извлеките теплообменник из кожуха.

2. Выверните крепежный винт и извлеките теплообменник из кожуха.

Постарайтесь не поранить пальцы об острые края пластин теплообменника! 3. Перед установкой проверьте состояние уплотнительной пенопластовой массы теплообменника. Аккуратно заведите сборку на свое штатное место в кожухе и прочно затяните крепежный винт. Затем установите на место кожух.

Теплообменник отопителя - дизельные модели ПОРЯДОК ВЫПОЛНЕНИЯ 1. На моделях с левосторонним рулевым управлением снимите батарею.

2. На всех моделях в двигательном отсеке пережмите струбцинами шланги, идущие к теплообменнику отопителя. Подложите под штуцеры ветошь, затем отпустите хомуты и отсоедините оба шланга. Соберите следы пролитой жидкости, обложите ветошью кожух отопителя.

3. Отпустите прижимные болты и отсоедините приводные тросы от тяги термостата

3. Отпустите прижимные болты и отсоедините приводные тросы от тяги термостата теплообменника. Отпустите зажим и отсоедините оболочку верхнего троса, затем отдайте верхнюю и нижнюю крепежные гайки и снимите с кожуха исполнительный рычаг заслонки.

1 — Крепежная гайка 2 — Приводной трос 3 — Приводной трос 4 — Направляющая троса 5 — Исполнительный рычаг 6 — Прижимной болт 7 — Трос 8 — Прижимной болт 4. Аккуратно высвобождая из фиксаторов, снимите верхнюю часть крышки теплообменника с кожуха отопителя.

5. Осторожно извлеките теплообменник.

Не порежьте пальцы об острые края пластин! 6. Установка производится в обратном порядке. Не забудьте проверить состояние уплотнительной массы.

Модели, оборудованные кондиционером воздуха Ни в коем случае не отсоединяйте рефрижераторные линии (см. Раздел Система кондиционирования воздуха - общая информация и меры предосторожности)! Сборка кожуха отопителя с панелью управления Выполнение процедур снятия и установки сборки следует поручить специалистам мастерской автосервиса ввиду необходимости отсоединения рефрижераторных трубок от расширительного клапана испарителя К/В.

Электромотор привода вентилятора отопителя ПОРЯДОК ВЫПОЛНЕНИЯ 1. В двигательном отсеке снимите фиксаторы и снимите с кожуха отопителя термозащитный экран.

2. Отыщите и рассоедините разъем электропроводки мотора вентилятора в передней части кожуха. Протолкните резиновую проходную втулку внутрь кожуха.

3. Отсоедините вакуумный шланг от диафрагменной сборки впускной заслонки. Также отсоедините шток от тяги диафрагмы.

4. Выверните крепежные винты, отпустите хомуты и, высвобождая электропроводку, снимите воздухозаборник с верхней части кожуха отопителя.

5. Выверните крепежные винты и снимите сборку приводного электромотора.

6. Установка производится в обратном порядке. Проследите за правильностью посадки проходной втулки электропроводки. В. заключение проверьте исправность функционирования заслонки воздухозаборника.

Резистор электромотора вентилятора ПОРЯДОК ВЫПОЛНЕНИЯ 1 Резистор расположен в двигательном отсеке на левой стенке кожуха отопителя. С целью обеспечения доступа к резистору снимите батарею.

2 Рассоедините электрический разъем, высвободите резистор из фиксаторов и снимите его с кожуха.

3 Установка производится в обратном порядке. Проследите за надежностью крепления резистора на кожухе.

Теплообменник отопителя ПОРЯДОК ВЫПОЛНЕНИЯ Выполнение процедур снятия и установки теплообменника следует поручить специалистам автосервиса ввиду необходимости отсоединения рефрижераторных линий от расширительного клапана испарителя (см. Раздел Система кондиционирования воздуха - общая информация и меры предосторожности).

    Система отопления/вентиляции салона - общая информация
    Сборочная схема отопителя салона 1 — Кожух вентилятора отопителя 2 — Кожух отопителя 3 — Сборка управления параметрами функционирования системы отопления/вентиляции 4 — Воздуховод Схема функц ...

    Система кондиционирования воздуха - общая информация
    Схема соединения компонентов системы кондиционирования воздуха 1 — Испаритель 2 — Нижний вентиль для заправки и опорожнения системы 3 — Компрессор 4 — Конденсатор 5 — Термочувствительное реле 6 ...
