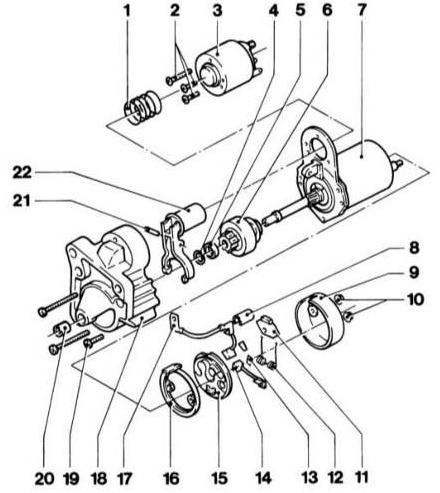

Сборка стартера Valeo 1 — Пружина 2 — Винты крепления 3 — Тяговое реле 4 — Стопорное кольцо 5 — Упорное кольцо 6 — Обгонная муфта с шестерней 7 — Э/мотор с планетарным редуктором 8 — Изолирующая втулка 9 — Крышка корпуса 10 — Гайки крепления крышки корпуса 11 — Изоляция крышки корпуса 12 — Пружина 13 — Изолирующие пластинки щеток 14 — Щетка отрицательного контакта 15 — Щеткодержатель 16 — Уплотнение 17 — Щетка положительного контакта 18 — Корпус 19 — Винты 20 — Опорная втулка 21 — Штифт вильчатого рычага 22 — Вильчатый рычаг

Стартер расположен за блоком цилиндров и снимается вниз.

Снятие  ПОРЯДОК ВЫПОЛНЕНИЯ Отсоедините отрицательный провод от батареи.

На дизельном двигателе включите РКПП на передачу, чтобы можно было добраться до стартера.

Отсоедините провода от клеммы 30 (1) и клеммы 50 (2) на тяговом реле.

Клеммы тягового реле

Выверните болты крепления (1) из фланца.

Болты крепления фланца

Снимите стартер.

Установка  ПОРЯДОК ВЫПОЛНЕНИЯ На бензиновых двигателях установите стартер и затяните болты его крепления с усилием 25 Нм.

На дизельных двигателях затяните верхний болт крепления стартера с усилием 75 Нм, а нижний - с усилием 45 Нм.

Подсоедините провода к клеммам 30 и 50 тягового реле.

Подсоедините отрицательный провод к аккумуляторной батарее.

Присоединяйте провод только при выключенном зажигании, чтобы не повредить ECM.
