На всех моделях, оборудованных РКПП, используется однодисковое сцепление сухого типа с диафрагменной пружиной. Ступица фрикционного (ведомого) диска оборудована продольными шлицами, входящими в зацепление со шлицами цапфы первичного вала трансмиссии. Фрикционный и нажимной диски сцепления удерживаются в контакте друг с другом за счет усилия, развиваемого диафрагменной пружиной нажимного диска. Конструкция сцепления и его привода представлена на сопроводительной иллюстрации.

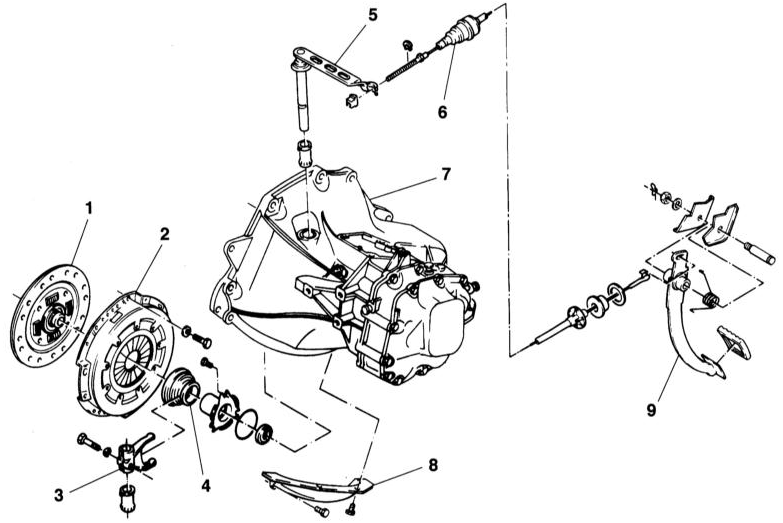

Конструкция сцепления и компонентов его привода 1 — Ведомый (фрикционный) диск сцепления 2 — Сборка корзины сцепления с нажимным диском 3 — Вилка выключения сцепления 4 — Подшипник выключения сцепления 5 — Рычаг выключения сцепления 6 — Привод сцепления 7 — РКПП 8 — Крышка корзины сцепления 9 — Педаль сцепления

При нажатии на педаль сцепления подшипник выключения сцепления прижимается к диафрагменной пружине нажимного диска, испытывая давление через трос привода сцепления и рычаг. Таким образом нажимной диск сцепления разгружается и ведомый диск больше не прижимается к маховику. Контакт двигателя с РКПП прекращается.

Если педаль сцепления отпускается, нажимной диск прижимает ведомый диск к маховику и передача крутящего момента снова восстанавливается, т.к. прижатый диск через шлицевое соединение связывается с первичным валом РКПП.

При каждом включении и выключении сцепления вследствие легкого скольжения происходит износ фрикционных накладок ведомого диска. Срок службы ведомого диска, тем не менее, составляет по крайней мере 100 000 км пробега автомобиля. Износ в основном зависит от нагрузки на силовой агрегат (например, буксировка прицепа) и стиля вождения. В рамках проведения технического обслуживания требуется только регулировка педали сцепления. В процессе износа фрикционных накладок педаль сцепления смещается вверх.

 ПОРЯДОК ВЫПОЛНЕНИЯ При обслуживании сцепления, помимо замены компонентов, имеющих очевидные повреждения, необходимо произвести некоторые первичные проверки (предполагается, что коробка передач находится в исправном состоянии): Для оценки времени переключения сцепления запустите двигатель на нормальные обороты холостого хода. Удостоверьтесь, что включена нейтральная передача и отпустите педаль сцепления. Теперь выжмите педаль сцепления и, выждав несколько секунд, включите заднюю передачу. Переключение не должно приводить к возникновению скрежета и других посторонних шумов, с высокой степенью вероятности указывающих на неисправность ведомого диска или сборки корзины сцепления; Для проверки полноты выключения сцепления взведите стояночный тормоз и запустите двигатель. Удерживая педаль сцепления на высоте около 13 мм над полом, попереключайте коробку передач между первой и задней передачами. Наличие помех при переключении рычага говорит о неисправности компонентов механизма выключения; Произведите визуальную проверку состояния осевых втулок в верхней части педали сцепления. Удостоверьтесь в отсутствии признаков заклинивания и чрезмерного люфта оси.
