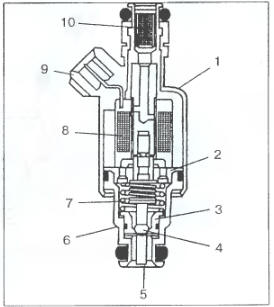

Рис. 2.47.1. Топливная форсунка: 1 - корпус форсунки; 2 - направляющая пластина
Рис. 2.47.1. Топливная форсунка: 1 - корпус форсунки; 2 - направляющая пластина с проставкой; 3 - седло клапана; 4 - шариковый клапан; 5 - распылительная насадка; 6 — корпус распылителя; 7 - сердечник с пружиной; 8 - катушка; 9 - разъем; 10 - фильтр.

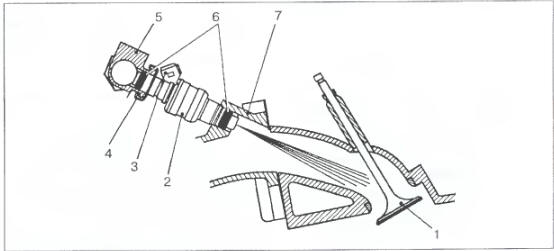

Рис. 2.47.2. Узел топливной форсунки: 1 - впускной клапан; 2 — форсунка;
Рис. 2.47.2. Узел топливной форсунки: 1 - впускной клапан; 2 — форсунка; 3 - разъем; 4 - фиксатор; 5 - рампа форсунок; 6 - уплотнительные кольца; 7 - впускной коллектор.

1. Снять рампу форсунок (п. 2.46, рис. 2.47.3).

2. Снять фиксатор форсунки.

Рис. 2.47.3 Удаление фиксаторов форсунки.
Рис. 2.47.3 Удаление фиксаторов форсунки.

3. Осторожно снять форсунку, не повредив штекеры разъема и распылители.

4. Снять и заменить уплотнитель- ные кольца с обоих концов форсунки.

Предупреждение. Запрещено погружать форсунку в моющие жидкости, так как она содержит токопро- водящие элементы. Не допускать попадание масла внутрь форсунки.

В случае «прихвата» клапана форсунки в частично открытом состоянии происходит утечка с потерей давления топлива после выключения двигателя и, как следствие, увеличение времени последующего его пуска. По той же причине такая форсунка может вызвать самовоспламенение топлива после выключения зажигания.

5. Установить на форсунку новые уплотнительные кольца, предварительно смазав их чистым моторным маслом.

6. Установить новый фиксатор форсунки.

Вставить форсунку в гнездо рампы до зацепления фиксатора с канавкой на рампе так, чтобы разъем был обращен вверх (рис. 2.47.4).

Рис. 2.47.4. Установка форсунки.
Рис. 2.47.4. Установка форсунки.

7. Установить рампу (п. 2.46).

8. Включить электробензонасос при помощи тестера «Аскан» и убедиться в отсутствии течи топлива. При отсугствии тестера «Аскан» включить электробензонасос можно, установив перемычку вместо реле включения бензонасоса между клеммами «30» и «87».
