Skoda Felicia: Установка шатунно-поршневых сборок на двигатель и проверка рабочих зазоров шатунных
подшипников - Демонтаж силового агрегата и капитальный ремонт двигателя - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Установка шатунно-поршневых сборок на двигатель и проверка рабочих зазоров шатунных подшипников

Двигатель 1.3 л Проверка рабочих зазоров подшипников ПОРЯДОК ВЫПОЛНЕНИЯ 1. При установке проточенного коленчатого вала в комплекте с фирменными вкладышами производства компании Skoda необходимость в описываемых ниже проверках отпадает.

2. Проверка рабочего зазора в шатунных подшипниках должна производиться при наличии малейших сомнений при оценке степени износа шатунных шеек вала, а также после проточки вала и комплектации его вкладышами нефирменного производства. Проверка может быть произведена одним из двух методов.

3. Первый метод дает менее точные результаты и требует приболчивания крышек к нижним головкам неодетых на шейки вала шатунов (вкладыши при этом должны быть вложены в свои постели). Закрепите крышки нижних головок шатунов старыми гайками, затянув их с требуемым усилием. Далее, при помощи нутромера или оборудованного нониусной шкалой колумбуса производится измерение внутренних диаметров собранных подшипников. Из полученного для каждой из сборок результата затем вычитается диаметр соответствующей шейки коленчатого вала.

4. Второй метод основывается на применении калиброванной проволоки из набора Plastigauge (см. Раздел Установка коленчатого вала и проверка рабочих зазоров коренных подшипников). Все компоненты должны тщательно протерты и устанавливаются без смазки.

5. Уложите вдоль находящихся в положениях НМТ шеек кривошипов соответствующие по длине отрезки пластмассовой проволоки из измерительного набора. Наденьте на шейки шатуны, установите на место крышки шатунных подшипников и затяните гайки/болты их крепления с требуемым усилием. Постарайтесь не сместить отрезки калиброванной проволоки, уложенные на шейки вала.

6. Не проворачивая шатуны, снимите крышки и по степени сплющивания проволоки определите величину рабочих зазоров подшипников. Измерение толщины расплющенной проволоки производится по шкале, нанесенной на упаковке к набору Plastigage. Сравните результаты измерений с требованиями Спецификаций. Если результаты измерений отличаются от оговоренных в Спецификациях, следует проверить правильно ли подобраны по размеру установленные вкладыши. Удостоверьтесь также, что между спинками вкладышей и постелями подшипников не попали посторонние частицы. Еще раз измерьте диаметры шатунных шеек коленчатого вала. Если ширина расплющенного отрезка калиброванной проволоки с одного из концов больше чем с противоположного, следует проверить соответствующую шейку вала на наличие чрезмерной конусности. В случае необходимости замените вкладыш или отдайте вал в проточку с подборкой новых вкладышей соответствующего ремонтного размера (с принижением). В заключение осторожно соскоблите следы расплющенной проволоки с шеек вала краем старой кредитной карточки. Проверните вал, приведя в положения НМТ поршни второго и третьего цилиндров и повторите проверку для оставшихся подшипников.

Окончательная установка шатунно-поршневых групп ПОРЯДОК ВЫПОЛНЕНИЯ 1. Перед началом выполнения процедуры удостоверьтесь в правильности посадки гильз в цилиндрах блока и надежности их фиксации специальными прямоугольными шайбами (см. Раздел Чистка и проверка состояния блока цилиндров/картера двигателя). Коленчатый вал и крышки коренных подшипников должны быть окончательно установлены на двигатель.

2. Протрите спинки вкладышей и вложите их в свои постели в нижних головках шатунов и их крышках. При установке новых вкладышей, проследите, чтобы с них были полностью удалены следы консервирующей смазки - воспользуйтесь для протирки вкладышей керосином или другим подходящим растворителем. Насухо протрите чистые вкладыши неворсящейся ветошью. Той же ветошью протрите шатуны.

3. Плотно посадите вкладыши в постели, проследив за попаданием направляющих язычков в ответные выборки в шатунах и шатунных крышках. Постарайтесь не прикасаться к рабочей поверхности вкладышей. Годные к дальнейшему использованию старые вкладыши должны устанавливаться строго в прежние положения.

4. Смажьте зеркала цилиндров, поршни и поршневые кольца чистым двигательным маслом. Разложите шатунно-поршневые сборки на чистой рабочей поверхности в порядке их установки на двигателе.

5. Начинайте с установки шатунно-поршневой сборки первого цилиндра. Удостоверьтесь, что замки поршневых колец по- прежнему развернуты друг по отношению к другу под правильными углами (см. Раздел Установка поршневых колец). Обожмите кольца оправкой специального инструмента.

6. Через верх введите соответствующую сборку в первый цилиндр двигателя шатуном вперед. Позаботьтесь о том, чтобы случайно не оцарапать зеркало цилиндра. Проследите, чтобы метка в виде стрелки на днище поршня оказалась направлена в сторону расположения привода ГРМ. Обратите внимание, что шатун должен оказаться развернут маслотоком также вперед по двигателю.

7. Упершись деревянной рукояткой молотка в днище поршня, протолкните его юбку

7. Упершись деревянной рукояткой молотка в днище поршня, протолкните его юбку в цилиндр, плотно прижав к поверхности блока обжимающую кольца оправку инструмента. Продолжая плотно прижимать оправку, протолкните поршень дальше, пока его днище не окажется заподлицо с сопрягаемой с головкой поверхностью блока цилиндров.

8. Удостоверьтесь в правильности посадки в своих постелях вкладышей шатунного подшипника. Обильно смажьте шейку первого кривошипа коленчатого вала чистым моторным маслом. Тем же маслом смажьте оба вкладыша.

9. Следя за тем, чтобы не повредить зеркало гильзы, аккуратно наденьте нижнюю головку шатуна на приведенную в положение НМТ шейку вала.

10. Установите крышку шатунного подшипника, проследив за правильностью совмещения

10. Установите крышку шатунного подшипника, проследив за правильностью совмещения посадочных меток.

11. Наверните крепежные гайки (ободком к крышке) и в несколько приемов равномерно затяните их с требуемым усилием. Проверьте свободу вращения коленчатого вала, затем переходите к установке очередной сборки.

12. Действуя в аналогичной манере, установите на двигатель все оставшиеся шатунно-поршневые

12. Действуя в аналогичной манере, установите на двигатель все оставшиеся шатунно-поршневые сборки.

13. Проверьте свободу проворачивания вала. Наличие незначительного сопротивления вполне закономерно и объясняется неприработанностью новых компонентов, однако наличие явных рывков и точек заклинивания никак не допустимо.

Двигатели 1.6 л и дизельные Проверка рабочих зазоров подшипников ПОРЯДОК ВЫПОЛНЕНИЯ Подразумевается, что коленчатый вал уже установлен в двигатель (см. Раздел Установка коленчатого вала и проверка рабочих зазоров коренных подшипников).

1. Как и в коренных, в шатунных подшипниках должен иметься строго определенный рабочий зазор, обеспечивающий эффективное смазывание трущихся поверхностей скольжения.

2. Уложите блок цилиндров на верстак картером вверх. Приведите кривошипы первого и четвертого цилиндров в положения НМТ. Определение величины рабочих зазоров в подшипниках может быть произведено одним из двух методов.

3. Первый метод дает менее точные результаты и требует приболчивания крышек к нижним головкам неодетых на шейки вала шатунов (вкладыши при этом должны быть вложены в свои постели).

Правильность ориентации крышек имеет крайне важное значение (см. Раздел Снятие, проверка состояния и установка шатуннопоршневых сборок). Закрепите крышки нижних головок шатунов старыми болтами/гайками, затянув их с требуемым усилием. Далее, при помощи нутромера или оборудованного нониусной шкалой колумбуса производится измерение внутренних диаметров собранных подшипников. Из полученного для каждой из сборок результата затем вычитается диаметр соответствующей шейки коленчатого вала.

4. Второй метод основывается на применении калиброванной проволоки из набора Plastigauge (см. Раздел Установка коленчатого вала и проверка рабочих зазоров коренных подшипников). Все компоненты должны тщательно протерты и устанавливаются без смазки.

5. Уложите вдоль находящихся в положениях НМТ шеек кривошипов соответствующие по длине отрезки пластмассовой проволоки из измерительного набора. Удостоверьтесь в правильности посадки вкладышей в своих постелях, затем наденьте шатуны на шейки, установите на место крышки шатунных подшипников (проследите за правильностью совмещения маркировки) 6. Затяните гайки/болты их крепления с усилием первой стадии. Постарайтесь не сместить отрезки калиброванной проволоки, уложенные на шейки вала.

7. Не проворачивая шатуны, снимите крышки и по степени сплющивания проволоки определите величину рабочих зазоров подшипников. Измерение толщины расплющенной проволоки производится по шкале, нанесенной на упаковке к набору Plastigage. Сравните результаты измерений с требованиями Спецификаций.

8. Если результаты измерений существенно отличаются от оговоренных в Спецификациях, следует проверить правильно ли подобраны по размеру установленные вкладыши. Удостоверьтесь также, что между спинками вкладышей и постелями подшипников не попали посторонние частицы. Еще раз измерьте диаметры шатунных шеек коленчатого вала. Если ширина расплющенного отрезка калиброванной проволоки с одного из концов больше чем с противоположного, следует проверить соответствующую шейку вала на наличие чрезмерной конусности. В случае необходимости замените вкладыш или отдайте вал в проточку с подборкой новых вкладышей соответствующего ремонтного размера (с принижением).

9. В заключение осторожно соскоблите следы расплющенной проволоки с шеек вала краем старой кредитной карточки. Проверните вал, приведя в положения НМТ поршни второго и третьего цилиндров и повторите проверку для оставшихся подшипников.

Проверка преднатяга посадки вкладышей шатунных подшипников на двигателях 16 л .

10. Оборудованным нониусной шкалой колумбусом измерьте внутренний диаметр собранных

10. Оборудованным нониусной шкалой колумбусом измерьте внутренний диаметр собранных нижних головок шатунов. Затем измерьте наружный диаметр вкладышей. Вычтите из результатов первого вычисления результаты второго - полученная величина определяет преднатяг посадки вкладышей и не должна быть ниже оговоренного в Спецификациях значения. В противном случае вкладыши подлежат замене.

Окончательная установка шатунно-поршневых групп ПОРЯДОК ВЫПОЛНЕНИЯ 1. Коленчатый вал и крышки коренных подшипников должны быть установлены на двигатель (см. Раздел Установка коленчатого вала и проверка рабочих зазоров коренных подшипников).

2. Удостоверьтесь в правильности посадки вкладышей в своих постелях. При установке новых вкладышей, проследите, чтобы с них были полностью удалены следы консервирующей смазки - воспользуйтесь для протирки вкладышей керосином или другим подходящим растворителем. Насухо протрите чистые вкладыши неворсящейся ветошью. Той же ветошью протрите шатуны.

3. Плотно посадите вкладыши в постели, проследив за попаданием направляющих язычков в ответные выборки в шатунах и шатунных крышках. Постарайтесь не прикасаться к рабочей поверхности вкладышей. Годные к дальнейшему использованию старые вкладыши должны устанавливаться строго в прежние положения.

4. Смажьте зеркала цилиндров, поршни и поршневые кольца чистым двигательным маслом. Разложите шатунно-поршневые сборки на чистой рабочей поверхности в порядке их установки на двигателе.

5. Начинайте с установки шатунно-поршневой сборки первого цилиндра. Удостоверьтесь, что замки поршневых колец по- прежнему развернуты друг по отношению к другу под правильными углами (см. Раздел Установка поршневых колец). Обожмите кольца оправкой специального инструмента.

6. Через верх введите соответствующую сборку в первый цилиндр двигателя шатуном вперед. Позаботьтесь о том, чтобы случайно не оцарапать зеркало цилиндра. Проследите, чтобы метка в виде стрелки на днище поршня оказалась направлена в сторону расположения привода ГРМ. Обратите внимание, что шатун должен оказаться развернут маслотоком также вперед по двигателю.

7. Упершись деревянной рукояткой молотка в днище поршня, протолкните его юбку в цилиндр, плотно прижав к поверхности блока обжимающую кольца оправку инструмента. Продолжая плотно прижимать оправку, протолкните поршень дальше, пока его днище не окажется заподлицо с сопрягаемой с головкой поверхностью блока цилиндров.

8. Удостоверьтесь в правильности посадки в своих постелях вкладышей шатунного подшипника. Обильно смажьте шейку первого кривошипа коленчатого вала чистым моторным маслом. Тем же маслом смажьте оба вкладыша.

9. Следя за тем, чтобы не повредить зеркало гильзы, аккуратно наденьте нижнюю головку шатуна на приведенную в положение НМТ шейку вала.

10. Установите крышку шатунного подшипника, проследив за правильностью совмещения

10. Установите крышку шатунного подшипника, проследив за правильностью совмещения посадочных меток.

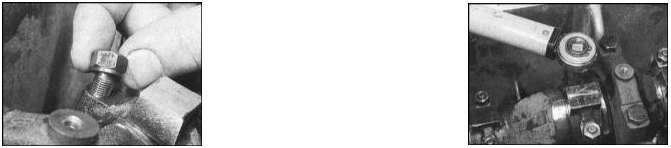

11. Наверните крепежные гайки (ободком к крышке) и в несколько приемов равномерно

11. Наверните крепежные гайки (ободком к крышке) и в несколько приемов равномерно затяните их с требуемым усилием. Проверьте свободу вращения коленчатого вала, затем переходите к установке очередной сборки.

12. Действуя в аналогичной манере, установите на двигатель все оставшиеся шатунно-поршневые сборки.

13. Проверьте свободу проворачивания вала. Наличие незначительного сопротивления вполне закономерно и объясняется неприработанностью новых компонентов, однако наличие явных рывков и точек заклинивания никак не допустимо.

Дизельные двигатели ПОРЯДОК ВЫПОЛНЕНИЯ 1. При установке новых поршней или нового блока укороченной комплектации следует проверить высоту выступания приведенных в положение ВМТ поршней над головкой цилиндров с целью подбора требуемой прокладки головки.

2. Переверните блок картером вниз и уложите его на деревянные блоки. Закрепите циферблатный измеритель плунжерного типа на блоке, обнулите его и прижмите плунжер к днищу поршня первого цилиндра. Медленно проворачивая коленчатый вал вручную, проведите поршень через ВМТ. Запишите показание.

3. Повторите процедуру, измерив величину выступания поршня 4-го цилиндра, затем проверните вал на 180° и проведите измерения для поршней 2-го и 3-го цилиндров.

4. Если результаты измерений отличаются друг от друга, в качестве опорного показания следует брать максимальное. Сравните результат с требованиями Спецификаций.

5. При установке годных к дальнейшему использованию старых поршней следует подобрать прокладку, равную по толщине снятой с двигателя старой.

    Установка поршневых колец
    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Удостоверьтесь в правильности посадки поршней на своих шатунах, а поршневых колец в своих канавках (см. Раздел Снятие, проверка состояния и установка шатунно-поршневых сборок ...

    Первоначальный запуск двигателя после завершения его капитального ремонта
    Действуя в соответствии с инструкциями, изложенными в Разделе Порядок сборки двигателя после выполнения капитального ремонта, установите на двигатель оставшиеся компоненты, соберите силовой агрега ...
