Kia Rio: Вторичный вал коробки передач - Сборка - Механическая коробка передач - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Вторичный вал коробки передач - Сборка

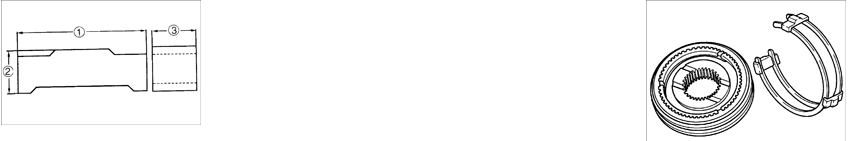

СТУПИЦА МУФТЫ СИНХРОНИЗАТОРА ПОРЯДОК ВЫПОЛНЕНИЯ Установите сухари фиксатора и пружины в ступицу муфты синхронизатора.

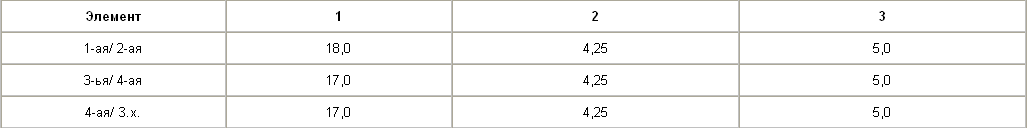

Размеры сухаря фиксатора, мм

ПОДШИПНИК (СО СТОРОНЫ ДИФФЕРЕНЦИАЛА)

ПОДШИПНИК (СО СТОРОНЫ ДИФФЕРЕНЦИАЛА) ПОРЯДОК ВЫПОЛНЕНИЯ

Используя пресс и специальное приспособление OK900 175 AA1 установите новый

Используя пресс и специальное приспособление OK900 175 AA1 установите новый подшипник.

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ, КОЛЬЦО СИНХРОНИЗАТОРА 1-ОЙ ПЕРЕДАЧИ И СИНХРОНИЗАТОР 1-ОЙ/ 2-ОЙ ПЕРЕДАЧИ Предупреждение На кольце синхронизатора 2-ой передачи отсутствуют зубья в трех местах по периметру для того, чтобы отличить его от других колец синхронизатора.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите шестерню 1-ой передачи, кольцо синхронизатора 1-ой передачи и

1. Установите шестерню 1-ой передачи, кольцо синхронизатора 1-ой передачи и синхронизатор 1-ой/ 2-ой передачи так, как показано на рисунке.

2. Совместите выемки кольца синхронизатора с сухарями фиксатора.

3. Используя пресс и специальное приспособление OK900 175 AA1 установите

3. Используя пресс и специальное приспособление OK900 175 AA1 установите ступицу муфты синхронизатора 1-ой/ 2-ой передач.

КОЛЬЦО СИНХРОНИЗАТОРА 2-ОЙ ПЕРЕДАЧИ И ШЕСТЕРНИ 2-ОЙ И 3-ЕЙ ПЕРЕДАЧ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите кольцо синхронизатора 2-ой передачи и шестерню 2-ой передачи.

2. Используя пресс и специальное приспособление OK900 175 AA1 установите

2. Используя пресс и специальное приспособление OK900 175 AA1 установите шестерню 3-ей передачи.

ШЕСТЕРНЯ 4-ОЙ ПЕРЕДАЧИ И ВНУТРЕННЕЕ КОЛЬЦО ПОДШИПНИКА ПОРЯДОК ВЫПОЛНЕНИЯ

1. Используя пресс и специальное приспособление OK900 175 AA1, установите

1. Используя пресс и специальное приспособление OK900 175 AA1, установите шестерню 4-ой передачи и внутреннее кольцо подшипника.

2. Измерьте зазор между шестерней 1-ой передачи и шестерней привода

2. Измерьте зазор между шестерней 1-ой передачи и шестерней привода дифференциала.

Номинальный зазор: 0,05–0,28 мм

3. Измерьте зазор между шестерней 2-ой и 3-ей передач.

3. Измерьте зазор между шестерней 2-ой и 3-ей передач.

Номинальный зазор: 0,10–0,22 мм 4. Если зазоры не соответствуют требуемым, разберите и повторно соберите вторичный вал.
