Skoda Fabia: Замена адсорбера системы улавливания паров топлива - Система питания - Инструкция по эксплуатации автомобиля Skoda FabiaSkoda Fabia: Замена адсорбера системы улавливания паров топлива

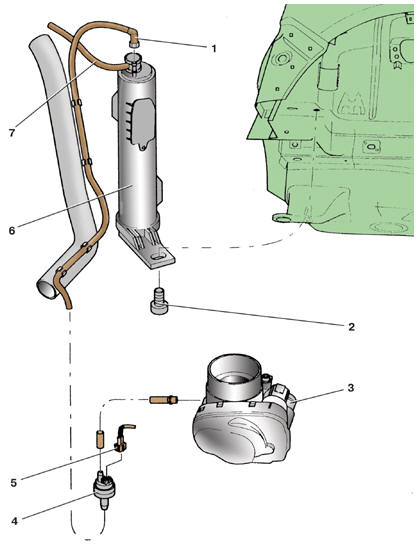

Детали системы улавливания паров топлива
Детали системы улавливания паров топлива
1 – шланг продувки адсорбера; 2 – болт крепления адсорбера; 3 – корпус дроссельной заслонки; 4 – электромагнитный клапан; 5 – соединительная колодка клапана; 6 – адсорбер; 7 – шланг к гравитационному клапану

Системой улавливания паров топлива оборудованы автомобили с бензиновыми двигателями. Адсорбер установлен в нише правого заднего колеса.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите правое заднее колесо.

2. Отсоедините от адсорбера 6 шланги 1 и 7.

3. Отверните болт 2 крепления и снимите адсорбер 6, вынув его из кронштейна на кузове.

4. Установите новый адсорбер в обратном порядке. Момент затяжки болта крепления адсорбера – 10 Н·м.
