Снятие держателя ламп заднего фонаря
1 – защелки; 2 – держатель ламп; 3 – фонарь

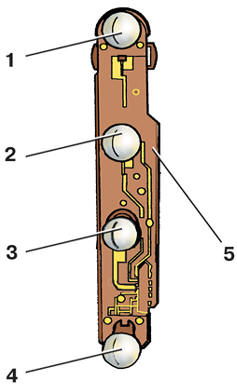

Держатель с лампами заднего фонаря
1 – лампа сигнала торможения; 2 – лампа указателя поворота; 3 – лампа света заднего хода; 4 – лампа габаритного света (в левом фонаре она является также противотуманной лампой); 5 – держатель ламп

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Откройте дверь задка и откиньте край обивки, чтобы получить доступ к фонарю 3 (см. рис. Снятие держателя ламп заднего фонаря).

3. Сожмите две пластмассовые защелки 1 на верхней части держателя 2 ламп, чтобы они вышли из зацепления с корпусом фонаря.

4. Выньте держатель 2 ламп из корпуса фонаря.

5. Нажмите на перегоревшую лампу, поверните ее против часовой стрелки и выньте из держателя 5 (см. рис. Держатель с лампами заднего фонаря).

6. Вставьте новую лампу в держатель и зафиксируйте ее, повернув по часовой стрелке до упора.

7. Вставьте в корпус фонаря сначала нижнюю часть держателя, затем верхнюю, зафиксировав держатель в корпусе. При этом должны быть слышны щелчки.

8. Установите обивку на место.
