Skoda Felicia: Замена ламп наружных осветительных и сигнальных приборов - Бортовое электрооборудование - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Замена ламп наружных осветительных и сигнальных приборов

Общая информация При отказе любых ламп накаливания, следует обратить внимание на следующие моменты: a) Прежде чем приступать к замене, отсоедините отрицательный провод от батареи (см. замечание, приведенное в Разделе Общая информация и меры предосторожности); b) Помните, что только что горевшая лампа в течение еще некоторого времени остается очень горячей; c) Старайтесь не прикасаться к колбе ламп голыми пальцами и не оставлять на ней жирные пятна, вызывающие снижение яркости свечения и постепенному потускнению рефлектора; d) Проверяйте качество электрического контакта между цоколем лампы и клеммами ее патрона. Перед установкой новой лампы зачищайте клеммы от следов коррозии. В лампах байонетного типа следите, чтобы контакты патрона плотно прижимались к цокольным клеммам; e) Следите, чтобы сменная лампа соответствовала по своим электрическим характеристикам вышедшей из строя.

Головные фары ПОРЯДОК ВЫПОЛНЕНИЯ

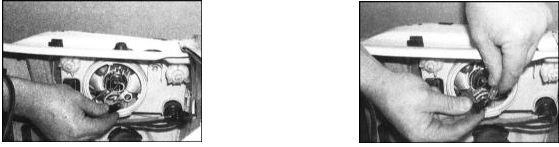

1. Поверните крышку доступа против часовой стрелки и снимите ее с задней части

1. Поверните крышку доступа против часовой стрелки и снимите ее с задней части головной блок-фары.

2. Отсоедините от лампы электропроводку.

2. Отсоедините от лампы электропроводку.

3. Отпустите фиксаторы и извлеките лампу с патроном из задней части блок-фары.

3. Отпустите фиксаторы и извлеките лампу с патроном из задней части блок-фары. Извлеките лампу из патрона.

4. Старайтесь не прикасаться к колбе новой лампы голыми пальцами - воспользуйтесь бумажным полотенцем или салфеткой. Случайно оставленные пятна удаляйте путем протирки колбы метиловым спиртом.

5. Установите новую лампу, проследив за правильностью посадки сборки в блок-фаре.

6. Подсоедините электропроводку и установите крышку доступа (меткой “ТОР” вверх).

Передние габаритные огни ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поверните крышку доступа против часовой стрелки и снимите ее с задней части головной блок-фары.

2. Извлеките из блок-фары патрон лампы габаритного огня, затем извлеките из патрона лампу.

3. Установка производится в обратном порядке. Проследите, чтобы крышка доступа

3. Установка производится в обратном порядке. Проследите, чтобы крышка доступа оказалась установленной на блок-фару меткой “ТОР” вверх.

Передние противотуманные фары ПОРЯДОК ВЫПОЛНЕНИЯ Приведенная ниже информация имеет отношение только к моделям выпуска до 1998 г. На момент составления настоящего Руководства информация по более поздним моделям отсутствовала.

1. Аккуратно поддев маленькой отверткой, снимите облицовку противотуманной фары с передней стороны бампера.

2. Выверните крепежные винты и высвободите сборку фары из бампера. Отсоедините электропроводку и снимите фару с автомобиля.

3. Отпустите крепежный фиксатор и извлеките из фары лампу.

4. Старайтесь не прикасаться к колбе новой лампы голыми пальцами - воспользуйтесь бумажным полотенцем или салфеткой. Случайно оставленные пятна удаляйте путем протирки колбы метиловым спиртом.

5. Установите новую лампу, проследив за правильностью посадки рефлектора и надежностью фиксации сборки.

6. Подсоедините электропроводку, затем установите сборку фары в передний бампер. Прочно затяните крепежные винты. Затем установите на место облицовочную панель.

Передние указатели поворотов ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отыщите фиксатор крепления указателя поворота в переднем углу двигательного

1. Отыщите фиксатор крепления указателя поворота в переднем углу двигательного отсека. Отпустите фиксатор и высвободите сборку указателя из крыла. Для обеспечения доступа к указателю правого поворота может возникнуть необходимость в снятии со своих опор кожуха воздухоочистителя (см. соответствующую Часть Главы Система питания).

2. Поверните патрон лампы против часовой стрелки и извлеките его из сборки указателя.

2. Поверните патрон лампы против часовой стрелки и извлеките его из сборки указателя.

3. Цоколь лампы имеет байонетную конструкцию, поэтому для извлечения лампу следует

3. Цоколь лампы имеет байонетную конструкцию, поэтому для извлечения лампу следует прижать вниз и слегка повернуть против часовой стрелки.

4. Установка производится в обратном порядке. Проследите за надежностью фиксации сборки указателя в крыле автомобиля.

Боковые повторители передних указателей поворотов ПОРЯДОК ВЫПОЛНЕНИЯ 1. Дотянувшись через арку колеса, вытолкните сборку повторителя из крыла.

2. Высвободите патрон из сборки линзы, затем извлеките лампу.

3. Установка производится в обратном порядке. Проследите за надежностью фиксации

3. Установка производится в обратном порядке. Проследите за надежностью фиксации линзы в крыле автомобиля.

Сборка заднего комбинированного фонаря ПОРЯДОК ВЫПОЛНЕНИЯ

1. В багажном отделении автомобиля отпустите фиксаторы и снимите с фонаря сборку

1. В багажном отделении автомобиля отпустите фиксаторы и снимите с фонаря сборку ламподержателя.

2. Все лампы оборудованы цоколями байонетного типа и для извлечения должны быть

2. Все лампы оборудованы цоколями байонетного типа и для извлечения должны быть слегка утоплены и повернуты против часовой стрелки.

Обратите внимание, что контактные штыри лампы стоп-сигнала/заднего габаритного огня расположены несимметрично, что определяет однозначность посадки лампы в держателе.

3. Установка производится в обратном порядке. Проследите за надежностью фиксации сборки ламподержателя.

Стоп-сигнал верхнего уровня ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отпустите фиксаторы и снимите сборку ламподержателя с задней стороны фонаря.

1. Отпустите фиксаторы и снимите сборку ламподержателя с задней стороны фонаря.

2. Извлеките из держателя подлежащую замене лампу. Все лампы оборудованы цоколями

2. Извлеките из держателя подлежащую замене лампу. Все лампы оборудованы цоколями нажимного типа.

3. Установка производится в обратном порядке. Проследите за надежностью фиксации ламподержателя в фонаре.

Фонарь подсветки номерного знака - модели Седан и Хэтчбэк ПОРЯДОК ВЫПОЛНЕНИЯ

1. Аккуратно поддев маленькой отверткой, высвободите сборку фонаря из двери задка.

1. Аккуратно поддев маленькой отверткой, высвободите сборку фонаря из двери задка.

2. Высвободите патрон лампы из линзы фонаря, затем извлеките оборудованную цоколем

2. Высвободите патрон лампы из линзы фонаря, затем извлеките оборудованную цоколем нажимного типа лампу из патрона.

3. Установка производится в обратном порядке. Проследите за надежностью фиксации линзы в двери задка.
