Skoda Felicia: Замена ламп внутренних осветительных приборов - Бортовое электрооборудование - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Замена ламп внутренних осветительных приборов

Общая информация См. параграф 1 Раздела Замена ламп наружных осветительных и сигнальных приборов.

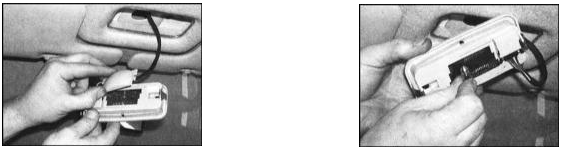

Передний салонный светильник ПОРЯДОК ВЫПОЛНЕНИЯ

1. Аккуратно поддев отверткой, высвободите светильник из потолочной обивки салона.

1. Аккуратно поддев отверткой, высвободите светильник из потолочной обивки салона.

2. Откройте крышку и высвободите лампу фестонного типа из пружинных контактов.

3. Установка производится в обратном порядке. Проследите за надежностью фиксации

3. Установка производится в обратном порядке. Проследите за надежностью фиксации лампы в пружинных контактах.

Задний салонный светильник ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поддев маленькой отверткой, снимите плафонную линзу.

2. Высвободите лампу из контактов держателя и извлеките лампу светильника.

3. Установка производится в обратном порядке. Проследите за надежностью фиксации лампы в пружинных контактах.

Фонарь освещения багажного отделения ПОРЯДОК ВЫПОЛНЕНИЯ

1. Аккуратно поддев маленькой отверткой, высвободите светильник из панели боковой

1. Аккуратно поддев маленькой отверткой, высвободите светильник из панели боковой отделки.

2. Высвободите лампу фестонного типа из пружинных контактов.

2. Высвободите лампу фестонного типа из пружинных контактов.

3. Установка производится в обратном порядке. Проследите за надежностью фиксации лампы в пружинных контактах.

Подсветка приборов и контрольные лампы ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите приборный щиток (см. Раздел Снятие и установка приборного щитка).

2. Для снятия лампы поверните сборку соответствующего патрона против часовой

2. Для снятия лампы поверните сборку соответствующего патрона против часовой стрелки и извлеките ее из панели приборного щитка. Извлечение лампы из патрона не представляется возможным. Патроны ламп мощностью 1.2 Вт окрашены в синий свет, 2 Вт - в зеленый.

3. Установка производится в обратном порядке. Описание процедуры установки на место приборного щитка приведено в Разделе Снятие и установка приборного щитка.

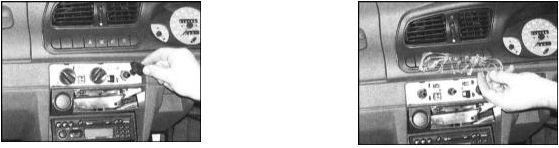

Подсветка панели управления функционированием отопителя ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите пепельницу.

1. Снимите пепельницу.

2. Аккуратно поддев, снимите со сборки управления функционированием отопителя

2. Аккуратно поддев, снимите со сборки управления функционированием отопителя облицовочную панель.

3. Снимите рукоятки управления, затем облицовку ламп.

4. Лампы подсветки оборудованы цоколями нажимного типа и просто вытягиваются

4. Лампы подсветки оборудованы цоколями нажимного типа и просто вытягиваются из своих гнезд.

5. Установка производится в обратном порядке. Проследите за надежностью фиксации ламп в контактах.
