Skoda Fabia: Замена передних ремней безопасности - Кузов - Инструкция по эксплуатации автомобиля Skoda FabiaSkoda Fabia: Замена передних ремней безопасности

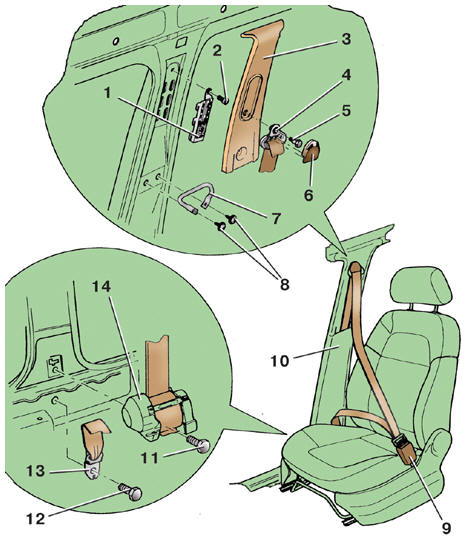

Крепление переднего ремня безопасности
Крепление переднего ремня безопасности
1 – механизм регулировки по высоте; 2 – болт крепления механизма; 3 – верхняя обивка средней стойки кузова; 4 – верхняя петля ремня; 5 – болт верхнего крепления ремня; 6 – облицовка; 7 – направляющая петля; 8 – винт крепления направляющей петли; 9 – замок ремня; 10 – нижняя обивка средней стойки; 11 – болт крепления катушки ремня; 12 – болт нижнего крепления ремня; 13 – нижняя петля ремня; 14 – катушка с устройством предварительного натяжения ремня

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите накладку порога кузова.

2. Снимите нижнюю обивку 10 (см. рис. Крепление переднего ремня безопасности) средней стойки кузова.

3. Отверните два винта 8 крепления и снимите направляющую петлю 7 ремня.

4. Поддев снизу отверткой, снимите вверх облицовку 6 верхнего крепления ремня безопасности.

5. Отверните болт 5 верхнего крепления.

6. Отверните болт 12 нижнего крепления ремня.

7. Отверните болт 11 крепления катушки 14 ремня и снимите ремень безопасности.

8. Для замены механизма регулировки по высоте снимите верхнюю обивку 3 средней стойки кузова, отверните болт 2 крепления и снимите механизм 1.

9. Для замены замка ремня снимите боковую облицовку сиденья, отверните болт крепления и снимите замок 9.

10. Установите ремень в обратном порядке.
