Skoda Fabia: Замена заднего ремня безопасности

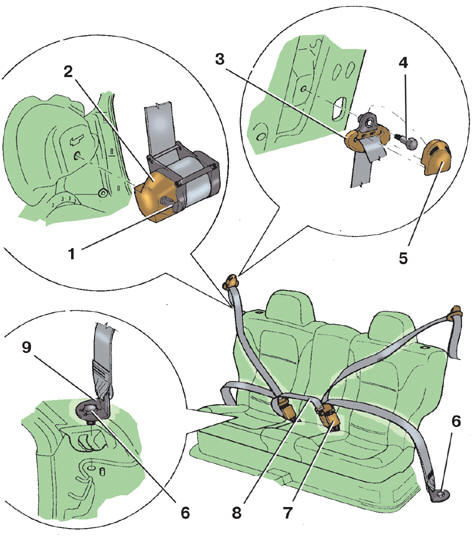

Крепление задних ремней безопасности
1 – болт крепления катушки ремня; 2 – катушка ремня; 3 – верхняя петля ремня; 4
– болт верхнего крепления ремня; 5 – облицовка; 6 – болт нижнего крепления ремня;
7 – замок ремня; 8 – ремень среднего пассажира; 9 – нижняя петля ремня
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите подушку заднего сиденья и откиньте его спинки.
2. Отверните болт 6 (см. рис. Крепление задних ремней безопасности) нижнего крепления ремня.
3. Поддев снизу отверткой, снимите вверх облицовку 5 верхнего крепления ремня безопасности.
4. Отверните болт 4 верхнего крепления ремня.
5. Снимите опору задней полки.
6. Отведите в сторону обивку багажника, чтобы получить доступ к катушке ремня.
7. Отверните болт 1 крепления катушки 2 ремня и снимите ремень.
8. Для замены замка 7 ремня и ремня 8 среднего пассажира отверните болты их крепления.
9. Установите ремень в обратном порядке.
