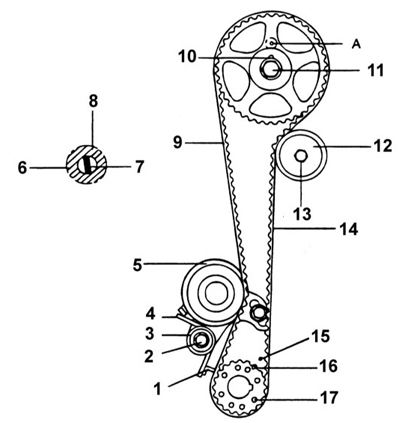

Зубчатый ремень

1 – передняя крышка;
2 – болт, 20–27 Н•м;
3 – распорная втулка механизма натяжения зубчатого ремня;
4 – пружина механизма натяжения;
5 – ролик натяжения зубчатого ремня;
6 – шкив распределительного вала;
7 – установочная метка (указатель);
8 – отверстие установочной метки;
9 – свободная сторона зубчатого ремня;
10 – установочный штифт;
11 – болт, 80–100 Н•м;
12 – направляющий ролик;
13 – болт, 43–55 Н•м;
14 – сторона натяжения зубчатого ремня;
15 – установочная метка (указатель) на передней крышке;
16 – установочная метка на шкиве коленчатого вала;
17 – шкив коленчатого вала.
