Skoda Felicia: Вентилятор отопителя и обогрев заднего стекла - Схемы электрических соединений - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Вентилятор отопителя и обогрев заднего стекла

Вентилятор отопителя и обогрев заднего стекла
Вентилятор отопителя и обогрев заднего стекла

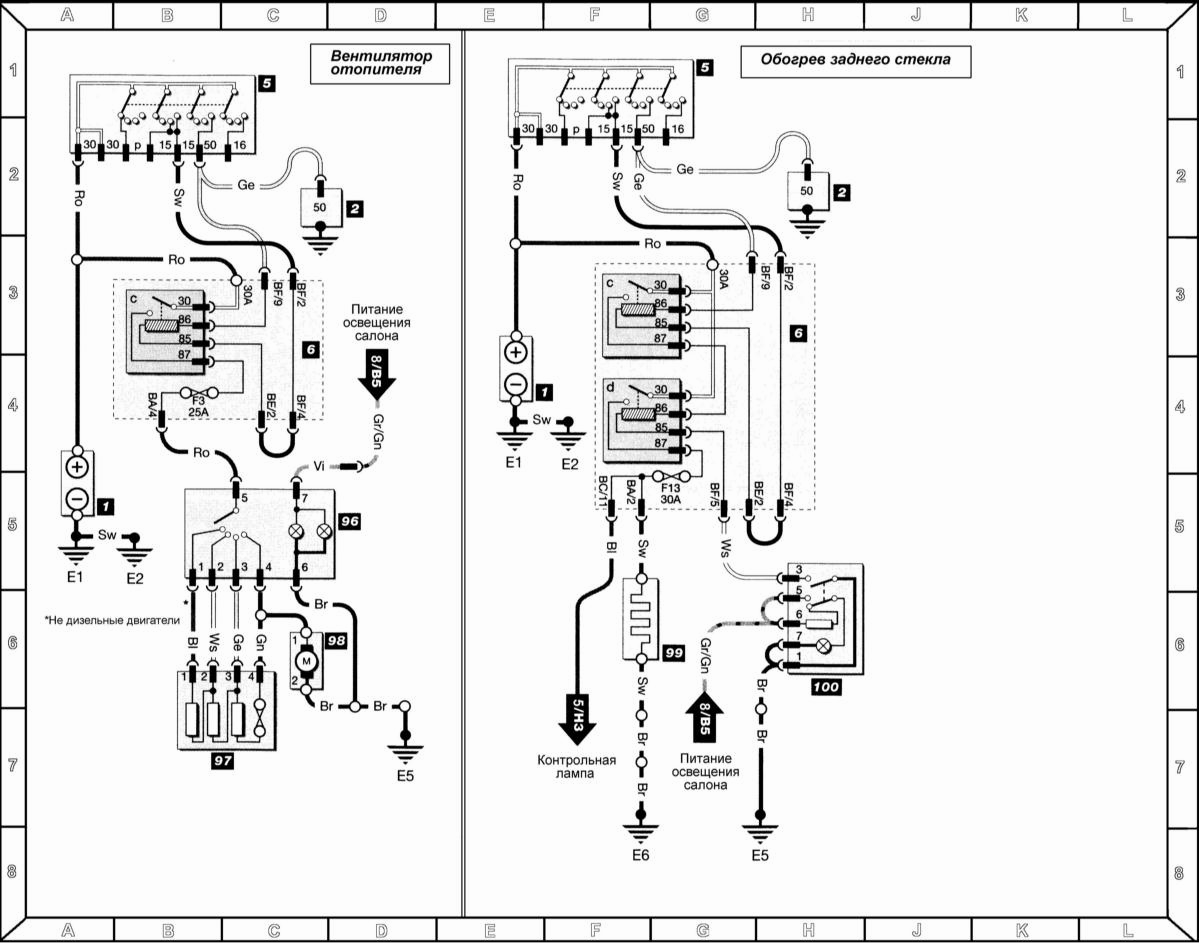

Обозначение компонентов 1 — Батарея 2 — Стартер 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей с = реле контакта “Х” d = реле обогревателя заднего стекла 96 — Выключатель вентилятора отопителя 97 — Резисторы вентилятора отопителя 98 — Электромотор вентилятора отопителя 99 — Обогреватель заднего стекла 100 — Выключатель обогрева заднего стекла Обозначения цвета изоляции электропроводки Ws — Белый Sw — Черный Ro — Красный Br — Коричневый Gn — Зеленый Vi — Фиолетовый Bl — Синий Gr — Серый Li — Лиловый Ge — Желтый Or — Оранжевый

    Комбинация приборов
    Комбинация приборов Обозначение компонентов 1 — Батарея 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей 50 — Комбинация приборов а = контрольная лампа обогрева заднего стекла ...

    Противотуманные фары/фонари
    Противотуманные фары/фонари Обозначение компонентов 1 — Батарея 2 — Стартер 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей с = реле контакта “Х” f = реле передних противотума ...
