На автомобиле Sens устанавливают стальные колеса с бескамерными радиальными низкопрофильными шинами.

Колеса 5JX13 - в обозначении указаны основные размеры обода в дюймах: внутренняя ширина обода (первая цифра) и его посадочный диаметр под шину (вторая цифра). Обозначение колеса наносят на его поверхность (штамп рядом с вентилем). Обеды колес герметичны, т. к. служат для установки бескамерных шин.

Внутренняя поверхность бескамерной шины покрыта специальным герметизирующим слоем, предотвращающим утечку воздуха, а на бортах шины имеется уплотнительный слой, обеспечивающий ее плотную посадку на обод колеса. Вентиль бескамерной шины установлен непосредственно на ободе и имеет резиновые уплотнители.

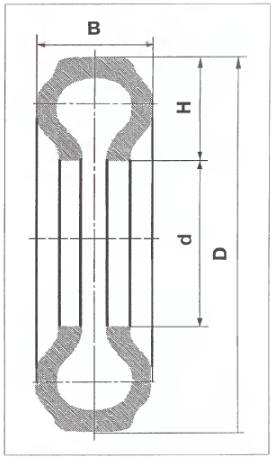

На автомобилях используют шины размеров 155/80R13, 175/70R13. В обозначении размера шины первая цифра - ширина В профиля шины в миллиметрах; цифра после наклонной черты - индекс серии низкопрофильных шин, представляющий собой отношение вьюоты Н профиля шины к его ширине В в процентах; последняя цифра — посадочный диаметр d в дюй- мах (рис. 5.45). Буква R в средней части обозначения размера шины указывает на то, что шина радиальная, т. е.

имеет радиальное расположение нитей корда в плоскости, проведенной через ось колеса. Наружный диаметр D не используется в обозначении размера шин легковых автомобилей; его можно узнать из соответствующих стандартов (или других нормативных документов) на шины или вычислить (примерно), основываясь на известных размерах шины.

Рис. 5.45.

Автомобили могут быть укомплектованы радиальными металлокордны- ми шинами с зимним рисунком протектора, у которых в маркировке присутствует знак «М+5» (Mud and Snow - грязь и снег). За счет особенностей конструкции таких шин улучшены их сцепные свойства с мокрой дорогой и снегом, уменьшено сопротивление качению, повышена износостойкость протектора (а значит, ходимость шин).

Маркировка шин нанесена на их боковой поверхности. Табличка с информацией о шинах, которыми комплектуется автомобиль (размер шин, давление в шинах в их холодном состоянии, а также максимально допустимая загрузка автомобиля), расположена на двери водителя.

Ниже в таблице приведена сводная информация о параметрах шин и колес автомобилей Sens.

Вновь устанавливаемые колеса и шины должны быть эквивалентны оригинальным по нагрузке и размерам. В противном случае сокращается срок службы колес, шин и подшипников ступиц, может ухудшиться охлаждение колесных тормозных механизмов, показания спидометра и одометра не будут отражать реальных значений скорости и пройденного пути, изменятся дорожный просвет и зазор между шиной и кузовом (возможно касание шин к элементам кузова и деталям подвески при движении на поворотах и по неровностям дороги).

Недопустима установка на автомобиль шин различных типов (например, радиальных и диагональных), т. к. это может привести при движении к аварийной ситуации. При замене шин новые следует устанавливать на одной оси автомобиля. В случае необходимости замены только одной шины рекомендуется на одной оси с ее колесом установить колесо с шиной, имеющей минимальный износ протектора.

Согласно скоростным режимам эксплуатации на автомобиле должны быть установлены шины необходимой скоростной категории, которая в маркировке шины обозначается соответствующими буквами.

Каждое колесо крепится плоскостью диска к ступице четырьмя болтами с конусными головками (в диске соответственно выполнены отверстия с конической фаской, что обеспечивает центровку и предотвращение самооткручивания болтов). Запасное полноразмерное колесо расположено в багажнике и прикреплено болтом к его дну.

С целью уменьшения сопротивления движению автомобиля и повышения безопасности движения его колеса устанавливают, как правило, с развалом и схождением, а оси поворота управляемых колес — с углами наклона в продольной и поперечной плоскостях (для обеспечения их стабилизации).

Правильная установка колес и осей поворота управляемых колес оказывает существенное влияние на ход шин и топливную экономичность автомобиля, а также на ряд других его эксплуатационных свойств (в особенности на управляемость и устойчивость движения).
