Daewoo Sens: Неисправность «несоответствие сигнала датчика абсолютного давления» - Комплексная система управления двигателем (КСУД) - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Неисправность «несоответствие сигнала датчика абсолютного давления»

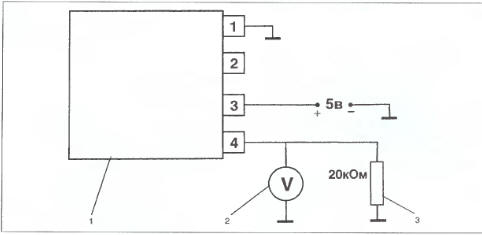

Рис. 3.3.3. Схема проверки датчика абсолютного давления: 1 - датчик абсолютного
Рис. 3.3.3. Схема проверки датчика абсолютного давления: 1 - датчик абсолютного давления и температуры воздуха; 2 - вольтметр; 3 - резистор.

Проверка исправности цепей включения датчика Отсоединить колодку жгута датчика температуры воздуха и абсолютного давления. Включить зажигание. Измерить напряжение на клемме «3» (рис.

3.3.3) колодки жгута датчика. Напряжение должно быть около 5 В. Если напряжение меньше 4,7 В, - оборван провод или замкнут на «массу», возможно, неисправен контроллер. Если напряжение больше 10 В, - замыкание на источник напряжения.

Выключить зажигание. Измерить сопротивление между контактом «1» колодки жгута датчика и «массой». Сопротивление должно быть менее 1 Ом. Если сопротивление больше 1 Ом, — обрыв провода.

Отсоединить колодку контроллера.

Измерить сопротивление между клеммой «4» колодки жгута датчика и клеммой «7» колодки контроллера. Величина сопротивления должна быть менее 1 Ом. Если сопротивление более 1 Ом, - обрыв провода или ненадежное соединение в колодках.

Измерить сопротивление между клеммой «4» колодки жгута датчика и «массой». Величина сопротивления должна быть более 1 МОм. Если сопротивление меньше, — провод замкнут на «массу».

Проверкадатчика абсолютного давления Снять датчик температуры и абсолютного давления с ресивера, предварительно отсоединив колодку жгута проводов. Включить датчик в соответствии со схемой, приведенной на рис.

3.3.4.

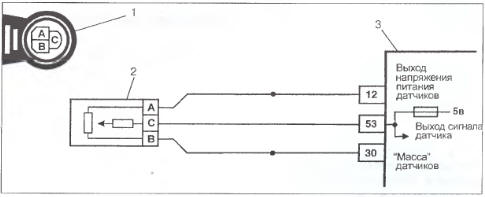

Рис. 3.3.4. Схема проверки датчика положения дроссельной заслонки: 1 — колодка
Рис. 3.3.4. Схема проверки датчика положения дроссельной заслонки: 1 — колодка датчика; 2 - датчик положения дроссельной заслонки; 3 - контроллер.

    Неисправность «несоответствие сигнала датчика температуры воздуха»
    Рис. 3.3.2. Схема проверки датчика температуры воздуха: 1 - датчик абсолютного давления и температуры воздуха; 2 - контроллер. Проверка исправность цепей выходного сигнала и «массы» датчика Отсое ...

    Неисправность «несоответствие сигнала датчика положения дроссельной заслонки»
    Рис. 3.3.4. Схема проверки датчика положения дроссельной заслонки: 1 — колодка датчика; 2 - датчик положения дроссельной заслонки; 3 - контроллер. Проверка привода дроссельной заслонки Дроссельна ...
