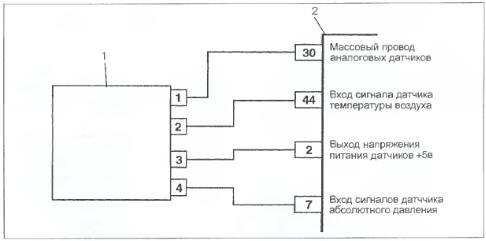

Рис. 3.3.2. Схема проверки датчика температуры воздуха: 1 - датчик абсолютного давления и температуры воздуха; 2 - контроллер.

Проверка исправность цепей выходного сигнала и «массы» датчика Отсоединить колодку жгута датчика.

Включить зажигание. Измерить напряжение на контакте «2» колодки жгута датчика относительно «массы». Величина напряжения должна быть около 5 В. Если напряжение меньше 4,7 В, - ненадежный контакт в колодках жгута датчика или контроллера, обрыв провода или он замкнут на «массу», возможно, также неисправен контроллер. Если напряжение более 10 В, - замыкание провода на источник напряжения.

Проверить сопротивление между контактом «1» колодки жгута датчика и «массой». Сопротивление должно быть менее 1 Ом. Если сопротивление более 1 Ом, - обрыв провода или ненадежное соединение в колодках жгута датчика или контроллера.

Выключить зажигание. Отсоединить колодку контроллера. Измерить сопротивление между контактом «2» колодки жгута датчика и контактом «44» колодки контроллера. Сопротивление должно быть менее 1 Ом. Если сопротивление больше 1 Ом, — ненадежное соединение в колодках контроллера или жгута датчика либо обрыв провода.

Проверка датчика Измерить сопротивление датчика при температуре окружающего воздуха.

Величина сопротивления между клеммами «1» и «2» датчика в зависимости от температуры приведена в таблице.

Если величина сопротивления датчика отличается более чем на 20 °С, - заменить датчик.
