Нижний рычаг передней подвески

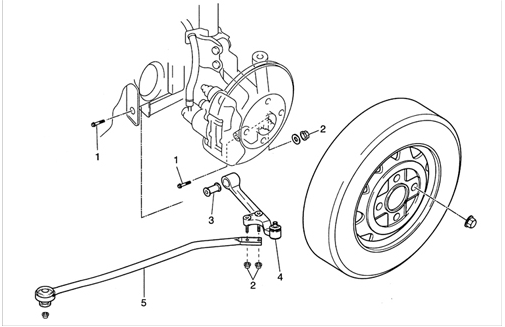

Нижний рычаг передней подвески 1 – болт;
2 – гайки;
3 – втулка;
4 – нижний рычаг;
5 – продольная тяга.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите переднюю часть автомобиля и закрепите на опорах.

2. Снимите колесо.

3. Выверните болт крепления продольного рычага к кронштейну кузова.

3. Выверните болт крепления продольного рычага к кронштейну кузова.

4. Выверните две гайки крепления продольного рычага к нижнему рычагу.

5. Снимите продольный рычаг с нижнего рычага и снимите переднюю втулку и шайбу.

6. Выверните гайку и снимите болт крепления цапфы шарового шарнира к поворотному кулаку. Отделите шарнир нижнего рычага от поворотного рычага.

7. Отверните гайку, извлеките болт и отделите внутреннюю часть нижнего рычага

7. Отверните гайку, извлеките болт и отделите внутреннюю часть нижнего рычага от кронштейна кузова.
