Skoda Felicia: Снятие компонентов масляного насоса - Ремонт без извлечения из автомобиля бензинового двигателя 1.3 л - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Снятие компонентов масляного насоса

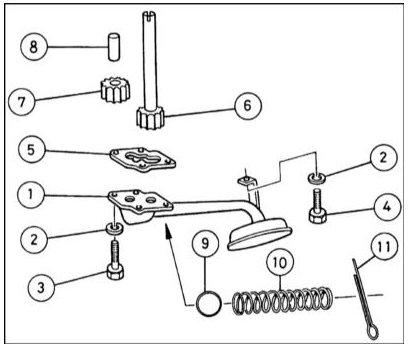

Компоненты сборки масляного насоса 1 — Оборудованный сетчатым фильтром маслозаборник
Компоненты сборки масляного насоса 1 — Оборудованный сетчатым фильтром маслозаборник 2 — Пружинная шайба 3 — Болт крепления маслозаборника к крышке газораспределительной цепи 4 — Болт крепления маслозаборника к крышке коренного подшипника 5 — Уплотнительная прокладка (если предусмотрена) 6 — Ведущая шестерня насоса 7 — Ведомая шестерня насоса 8 — Ось ведомой шестерни 9 — Шарик редукционного клапана 10 — Пружина редукционного клапана 11 — Шплинт

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите поддон картера двигателя (см. Раздел Снятие и установка поддона картера двигателя).

2. Отдайте четыре болта крепления корпуса маслозаборника с сетчатым фильтром

2. Отдайте четыре болта крепления корпуса маслозаборника с сетчатым фильтром к нижней стороне крышки цепи привода ГРМ ...

..и один болт крепления ее к крышке центрального коренного подшипника. Осторожно

..и один болт крепления ее к крышке центрального коренного подшипника. Осторожно снимите маслозаборник.

3. Шестерни могут быть извлечены сразу снятия крышки маслозаборника. При соответствующей

3. Шестерни могут быть извлечены сразу снятия крышки маслозаборника. При соответствующей комплектации снимите уплотнительную прокладку (при сборке она подлежит замене в обязательном порядке).

    Система смазки - общие сведения
    Схема системы смазки двигателя 1 — Поддон картера 2 — Пробка для слива масла 3 — Маслозаборник 4 — Масляный насос 5 — Редукционный клапан насоса 6 — Отверстия для смазки цепи привода распределит ...

    Проверка состояния и установка компонентов масляного насоса
    Проверка состояния ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте шестерни и корпус насоса на наличие признаков износа и механических повреждений (типа сколов зубьев). 2. При наличии необходимого оборудования пут ...
