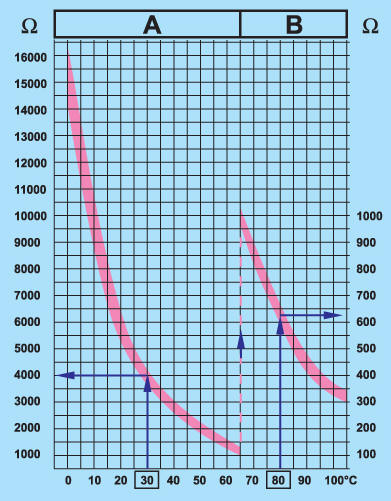

График зависимости сопротивления датчика температуры топлива от температуры датчика

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Снимите верхний кожух двигателя (см. подраздел 2.1).

3. Отсоедините колодку 1 с проводами от датчика 2 температуры топлива.

4. Снимите датчик и, подсоединив к его контактам омметр, измерьте сопротивление датчика.

5. Нагрейте датчик, опустив его в горячую воду (температура примерно 80° С), и снова измерьте его сопротивление. Сравните полученные результаты с графиком (см. рис. График зависимости сопротивления датчика температуры топлива от температуры датчика). Например, при температуре 30° С сопротивление датчика должно быть 3790–4270 Ом, а при температуре 80° С – 600–660 Ом. Если измеренное сопротивление не соответствует указанному, замените датчик.
