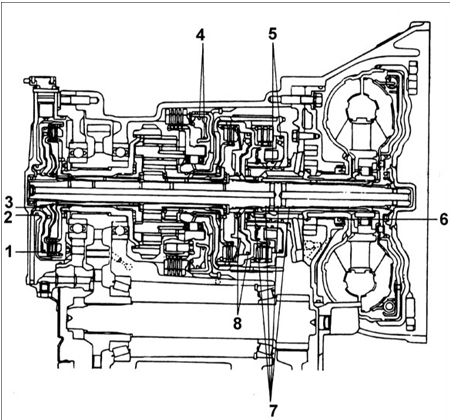

Расположение уплотнительных колец

1 – масляное уплотнительное кольцо;
2 – уплотнительное кольцо;
3 – уплотнительное кольцо D–образного сечения;
4 – уплотнительное кольцо D–образного сечения;
5 – уплотнительное кольцо D–образного сечения;
6 – масляное уплотнительное кольцо;
7 – уплотнительное кольцо;
8 – уплотнительное кольцо D–образного сечения.

Проверка давления трансмиссионной жидкости выполняется для того, чтобы определить состояние гидравлических компонентов и имеются ли утечки.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Пустите двигатель до прогрева коробки передач до температуры 60~70°C.
2. Поднимите переднюю сторону автомобиля так, чтобы ведущие колеса могли свободно вращаться.
3. Подсоедините тахометр и расположите так, чтобы он был хорошо виден.

4. Подсоедините специальный манометр 09452–21500 с переходником 09452–21002 к каждому штуцеру проверки давления.
Для проверки обратного давления необходимо использовать манометр с пределом измерения 3 000 кПа.

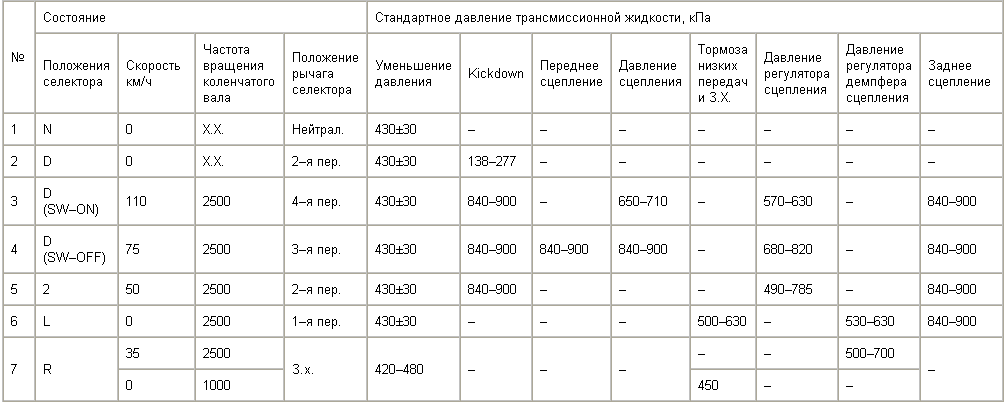

5. Измерьте давление трансмиссионной жидкости при различных положениях рычага селектора и частоте вращения коленчатого вала двигателя. Если давление не соответствует требуемым значениям, проверьте и отремонтируйте элементы коробки передач.
