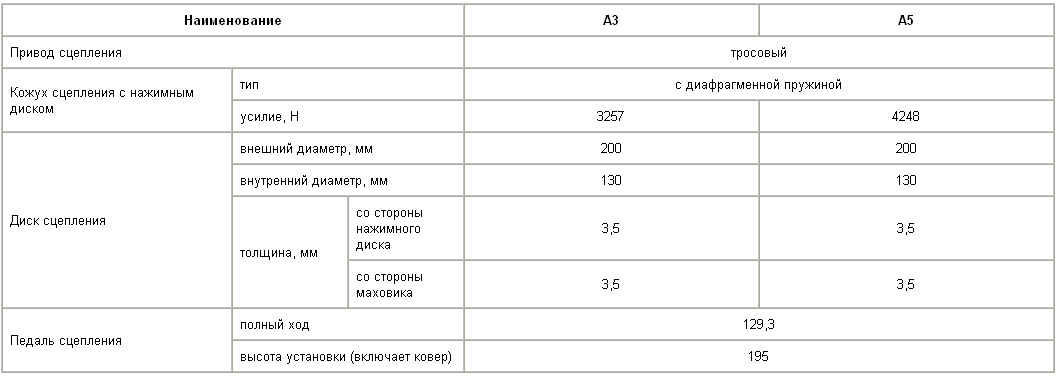

Основные элементы сцепления

Трос привода сцепления 1 – подшипник выключения сцепления; 2 – трос привода сцепления; 3 – отжимной рычаг; 4 – вилка выключения сцепления; 5 – педаль сцепления; 6 – диск сцепления; 7 – карте ...

Регулировка педали сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Рукой нажмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода. Свободный ход педали: 9–15 мм 2. Отожмите отжимной рычаг, отде ...
