Daewoo Sens: Диагностика КСУД - Контрольно-измерительные приборы - Комплексная система управления двигателем (КСУД) - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Диагностика КСУД - Контрольно-измерительные приборы

• Тестер «Аскан»; • цифровой вольтметр с внутренним сопротивлением не менее 1 о МОм; (рекомендуется цифровой амперо- вольтметр «Электроника ММЦ - Г»); • пробник с контрольной лампой, ограничивающей ток в проверяемой цепи не более 0,2 А (применение ламп большой мощности, например, от фары, не допускается, величину тока необходимо проверять цифровым амперметром); • манометр для измерения давления топлива (рекомендуется манометр топливный «МДФ - Ь>).

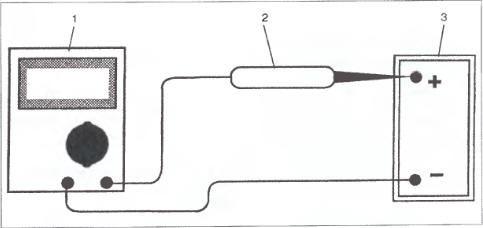

Рис. 3.2.1. Проверка лампы пробника: 1 - амперметр; 2 - пробник; 3 - аккумуляторная
Рис. 3.2.1. Проверка лампы пробника: 1 - амперметр; 2 - пробник; 3 - аккумуляторная батарея

    Контрольная лампа «СНЕСК ENGINE»
    При включении зажигания контрольная лампа загорается и через 3...5 секунд гаснет - это свидетельствует о том, что диагностика КСУД работает, и неисправностей в данный момент нет. При появлении неи ...

    Тестер диагностический «Аскан»
    Рис. 3.2.2. Общий вид тестера «Аскан». Диагностический тестер «Аскан» укомплектован кабелями для подсоединения к диагностическому разъему автомобиля и аккумуляторной батарее. Используя тестер, в ...
