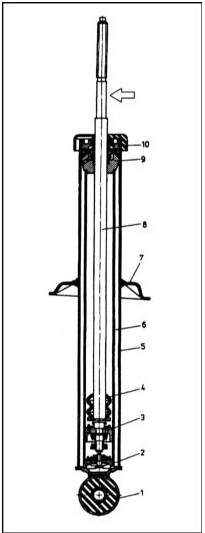

Амортизационная стойка задней подвески 1 — Нижняя опора 2 — Компенсационный клапан 3 — Поршень 4 — Демпфер 5 — Кожух 6 — Рабочий цилиндр 7 — Тарелка пружины 8 — Шток 9 — Направляющая втулка 10 — Пробка (стрелкой указано местоположение заводской маркировки)

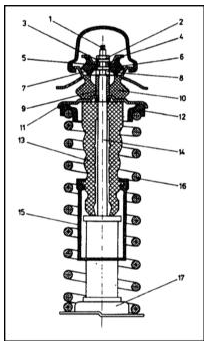

Компоненты верхней части стойки задней подвески 1 — Стержень штока 2 — Гайка 3 — Шайба 4 — Чашка 5 — Втулка 6 — Малая резиновая подушка 7 — Шайба 8 — Гайка 9 — Втулка 10 — Большая резиновая подушка 11 — Тарелка пружины 12 — Резиновая шайба 13 — Буфер хода сжатия 14 — Шток 15 — Кожух 16 — Винтовая пружина 17 — Седло пружины

Приготовьте инструмент для сжимания винтовых пружин. В процессе снятия компонентов запоминайте их точное установочное положение.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Сняв стойку с автомобиля, очистите ее снаружи от скопившейся грязи, затем зажмите вертикально тиски. При помощи специального приспособления сожмите винтовую пружину, полностью сняв нагрузку с тарелок. Проследите за правильностью закрепления инструмента на витках пружины (строго придерживайтесь инструкций изготовителей).

2. Гаечным ключом заблокируйте шток поршня стоечной сборки от проворачивания и отдайте верхнюю крепежную гайку.

3. Запоминая правильное установочное положение компонентов, снимите резиновую подушку верхней опоры, дистанционную втулку, держатель и верхнюю тарелку пружины.

4. Снимите винтовую пружину, затем кольцевую втулку, резиновый буфер хода сжатия и защитную муфту с поршня амортизатора. В случае необходимости снимите крышку с верхней части главного корпуса амортизатора, затем нижнюю тарелку пружины.

5. Удостоверьтесь в отсутствии следов утечек жидкости на поверхности амортизатора. Проверьте шток поршня по всей его длине на наличие каверн, а корпус амортизатора - на наличие внешних деформаций. Удерживая стойку вертикально, проверьте исправность ее функционирования, подвигав шток поршня сначала от упора до упора, затем короткими рывками по 50 ÷ 100 мм. В обоих случаях сопротивление перемещению штока должно быть ровным и постоянным. В случае наличия рывков или точек заклинивания, а также при любых других признаках повреждения замените неисправную стойку.

6. Проверьте все оставшиеся компоненты сборки на наличие признаков износа и повреждений. Особое внимание следует уделить состоянию резиновой подушки и седла пружины. Замените дефектные компоненты.

7. Если снимали, установите на место нижнюю тарелку пружины и защелкните верхнюю крышку амортизатора.

8. Наденьте на поршень буфер хода сжатия и защитную муфту, затем установите винтовую пружину, проследив за правильностью размещения ее нижнего торца относительно упора тарелки.

9. Полностью растянув амортизатор, установите на место верхнюю тарелку пружины и разверните ее упором в нужную сторону по отношению к торцу пружины.

10. Установите кольцевую втулку, держатель пружины, дистанционную втулку и резиновую подушку верхней опоры. Наверните гайку. Зафиксируйте шток поршня амортизатора от проворачивания и затяните гайку с требуемым усилием.

11. Удостоверьтесь в правильности размещения пружины относительно упоров верхней и нижней тарелок, затем отпустите сжимающий инструмент и снимите его со стойки.
